ZXBLQ-330A分布式三相氧化鋅帶電測試儀
用于檢測氧化鋅避雷器電氣性能的專用儀器，適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷
參考標準：
●無需引線，各器通過無線通信

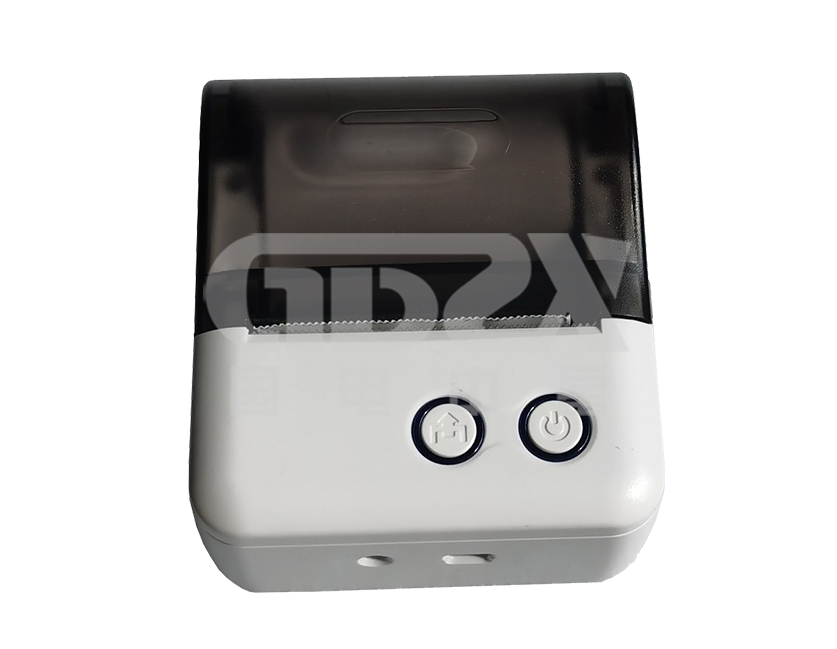

●藍牙打印機、手持主機等尺寸超小
●電流電壓采集器、手持主機彩屏顯示
說明書
操作視頻ZXBLQ-330A分布式三相氧化鋅帶電測試儀用于檢測氧化鋅避雷器電氣性能的專用儀器，適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
ZXBLQ-330A分布式三相氧化鋅帶電測試儀操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。運用數字波形分析技術，基于全電流諧波向量反演避雷器阻性電流和全電流向量基于母線電壓向量推算阻性電流等多種兼容方式。用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9 次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。采用分布式采集方式，電流采樣無線發射、電壓采樣無線發射到主機，主機支持手持、臺式、安卓平板多種選擇。
1. 分布式：無需引線，各器通過無線通信。
2. 輕若無物：電流電壓采集器、藍牙打印機、手持主機等尺寸超小。
3. 多屏顯示：電流電壓采集器、手持主機彩屏顯示。

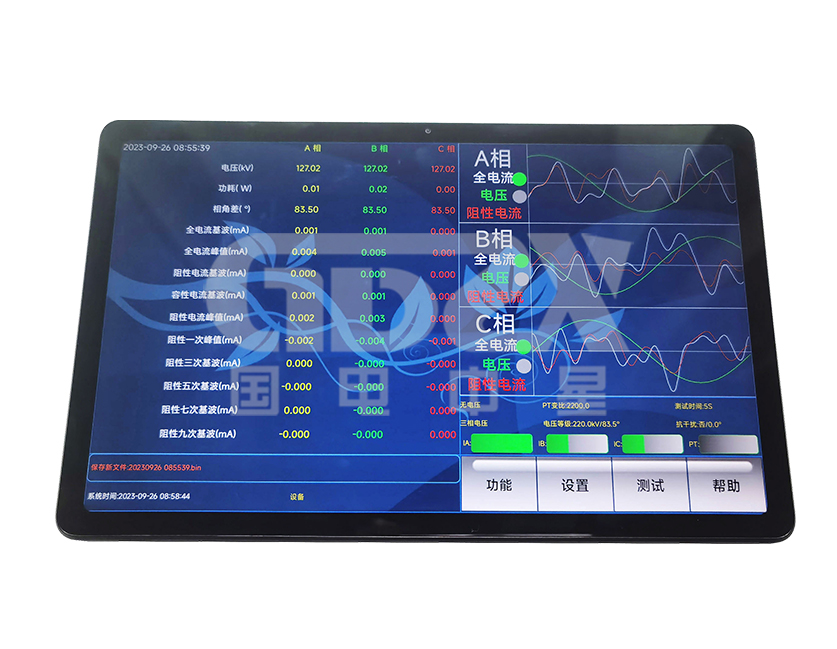

4. 靈活配置主機：支持手持主機，可選臺式主機，也可選安卓APP的平板或手機（免費提供安卓APP安裝包），各主機的軟件界面一致。
5. 手持主機：手持主機為800×480的高清彩色觸摸屏、人機對話。
6. 安卓APP：可以隨意安裝到安卓或鴻蒙系統的平板或手機，現裝現用自動配置。
7. 多測量方法：支持電流法（三次諧波電流向量法），無需取電壓信號；支持電壓法（電壓基波矢量正交分解法：取PT二次電壓的三相或B相，取母線電壓相關的檢修電源，取母線電壓的感應電場）；支持無電壓方法，通過軟件設定角度或電流分析法計算找到電壓基準，無需取電壓信號。
8. 無線距離大：采集器之間無線通信超過1500米，主機與A相采集終之間藍牙通信超過150米。
9. 帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。
10. 大量程采集：電壓采集范圍0-250V，電流采集0-20mA。
11. 三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。
12. 安全可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，安全可靠。
13. 電壓方式可選：用電壓采集器采集電壓信號。支持取PT二次電壓三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣；支持檢修電源端子箱電壓（母線相關）。
14. 電流方式可選：用電流采集器采集電流信號，接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。
15. 標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。
16. 內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。
17. 高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
18. 內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。
19. 海量存儲試驗數據：主機都配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。
20. U盤導出試驗數據：配有U盤導出數據功能，方便導出word文件。
21. 上傳數據：各種主機支持無線連接各采集器和藍牙打印機，可以控制、上傳、生成word文件。
22. 數據分享：安卓APP可以分享數據以文字格式、圖片、Word文件到微信、QQ、郵件等各流行平臺。
23. MODBUS通信：手持主機（臺式選配）支持MODBUS RS232通信。
24. 背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。
25. 內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。
26. 中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。
27. 中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。
28. 攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。
29. 選配支持國網通信協議：選配支持RS232方式、RS485方式、藍牙方式，每個省份協議細節各不相同，訂制時提前說明。
30. 具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。
電源 | 內部鋰電池供電或DC8.4V適配器 |
測量范圍 | 泄漏電流：0-20mA（可擴展）；（選配：電流鉗式傳感器0-20mA。） |
電壓：30-250V（可擴展）；（選配：電場強度輸入范圍：30kV/m~300kV/m。） | |
角度：0-360o | |
阻性電流：0-20mA（可擴展） | |
容性電流：0-20mA（可擴展） | |
測量準確度 | 電流：全電流>100μA時：±5%讀數±1個字； |
電壓：基準電壓信號>30V時：±5%讀數±1個字。 | |
測量參數 | 泄漏電流：全電流波形、基波有效值、峰值 |
泄漏電流阻性分量：波形 | |
1、3、5、7、9 次有效值 | |
阻性電流峰值 Irp 阻性電流一次峰值 Ir1p | |
容性電流基波 | |
電壓：電壓波形、電壓有效值 | |
相角差、功耗 | |
信號取樣無線距離 | 采集器之間：>1500米（可擴展） |
手持主機與采集器：>1500米（可擴展） | |
平板主機與采集器：藍牙>150米 | |
鋰電池參數 | 手持主機：充電時間> 2.5小時 連續工作時間 >7小時 |
間斷工作時間 >7×24小時 | |
采集器：充電時間 >1.5小時 連續工作時間 >7小時 | |
間斷工作時間 >7×24小時 | |
尺寸 | 整箱主機 51cm×32cm×16cm |
重量 | 整箱 5.7kg |
