ZXYZ-JZ變壓器有載開關交直流參數測試儀
適應于各種有載分接開關動作過度波形的測試的專業設備
參考標準：DL/T846.8-2004
● 測試時接線不受變壓器繞組結線方式的限制。
● 能對10kV～500kV電壓等級的各種結線組別開關進行測試。
● 采用一體化結構，便于現場攜帶，測試接線簡單方便。
說明書
操作視頻ZXYZ-JZ變壓器有載開關交直流參數測試儀主要用于開關帶繞組狀態下，在變電站現場檢測變壓器有載分接開關的過度波形，開關的電壓等級范圍是10kV～500kV，測試接線不受變壓器繞組結線方式的限制，適應于各種結線組別的三相、單相變壓器、電抗器等有載分接開關動作過度波形的測試。
本產品使用單相220V電源作為工作電源，將單相電源變換為三相可調試驗用電源，將試驗電源加到變壓器高壓側套管上，啟動有載開關切換，本產品能將變壓器有載開關帶繞組狀態下動作過程交流波形錄制保存下來，通過觀察分析開關切換過程中開關各觸點的交流波形，能準確判斷出變壓器有載開關是否存在過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。
本產品設計采用成熟的現代計算機技術、高速采集數據信息處理技術將交流測試技術應用于分接開關現場試驗中，采用高速采集數據技術（采集速度達200k/s/通道以上）對開關過度波形連續采集存儲，在開關帶繞組狀態下能準確捕捉到開關動作過程中所產生的瞬變點（不做濾波處理），測試出的開關過度波形是真實的，通過分析真實的開關過度波形，對波形的解析結果是唯一性的，不存在無法判讀等技術爭議問題。交流法測試接線不受變壓器繞組結線方式的限制，解決了長期以來在現場采用直流方法試驗存在的問題。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。
1.采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。
2.采用交流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。
3.測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。
4.具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。
5.測試采樣速度高，采集速度達200
k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte
FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。
6.
系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏?xí)鴮懛绞剑到y(tǒng)支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。
7.
采集數據格式符合智能電網生產管理系統要求，現場工作人員使用USB將采集儀器與現場工作的平板電腦連接，通過3G網絡連接的平板電腦，將采集數據上傳至試驗報告頁面，符合智能電網生產管理系統要求。
8.
本測試軟件具有脫機分析或重新編輯試驗報告功能，將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。
9.
設計有表計測試功能，在測試過程中，可用于測試試驗電源的電壓、電流、功率、頻率等值，相當于一臺數字萬用表功能。
10.
采用一體化結構，便于現場攜帶，測試接線簡單方便。
1、工作環境條件
1）環境溫度：-10℃～40℃
2）環境濕度：≤80%
3）海拔高度：≤2000m
2、工作電源
1）單相電壓：220（1±10%）V
2）頻
率：50Hz±1Hz
3）波
形：正弦，波形失真率≤2%
3、儀器內輸出試驗電源
1）交流輸出電源頻率：50Hz±0.2Hz（頻率可調）
2）交流輸出電壓范圍：三相四線0～500V(電壓可調)
3）交流輸出容量：額定1000VA
4）交流電源波形畸變率：≤3%
5）交流電源電壓相角：120°，相角差≯120°±1°
6）直流電流輸出范圍：0.5A、1A(兩檔可選)

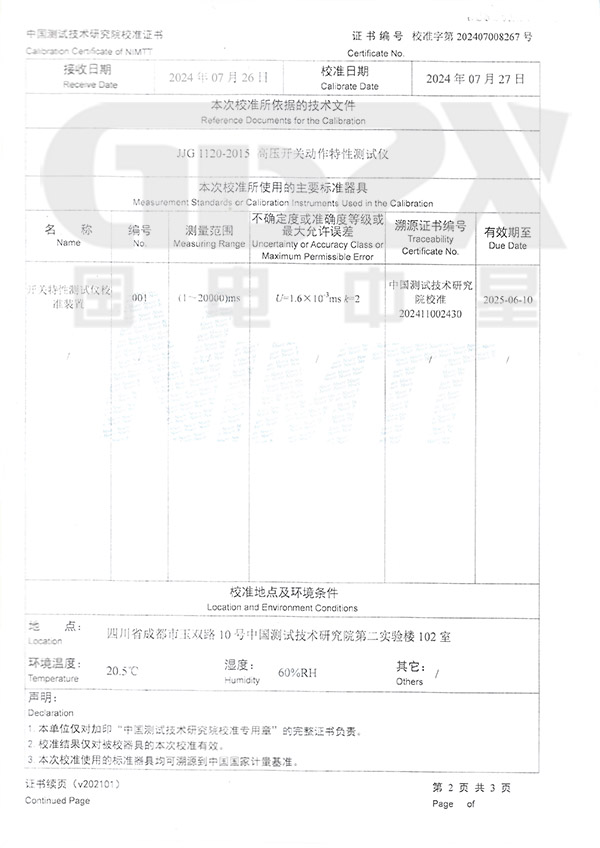

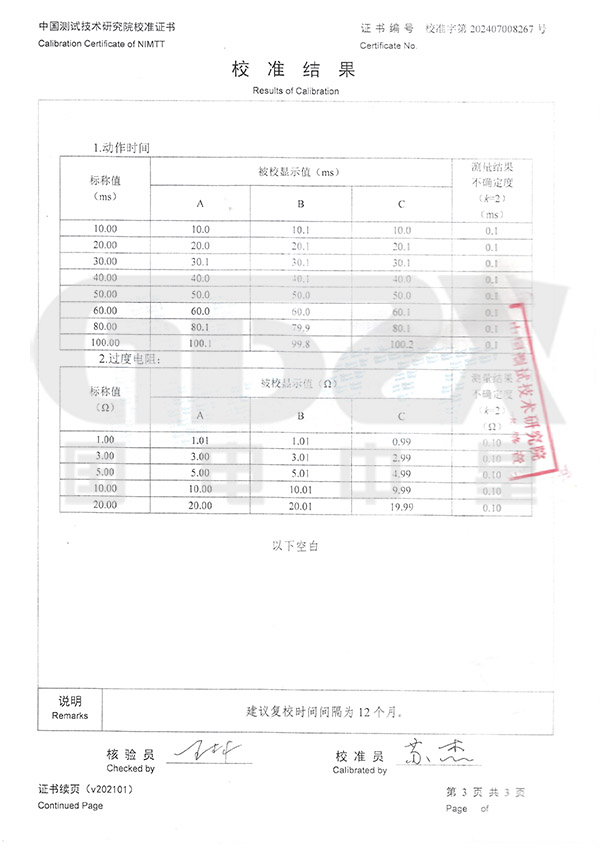

4、儀器測試精度
1）同步采集通道數：6
2）采集數據精度：16位
3）采集速度：200
k/s/通道
4）采集板高速緩存深度：8 M byte
FIFO
5）電壓量程：0V～500V
6）電流量程：0mA～100mA、0A～10A
7）電壓、電流測試精度：0.2級
8）電阻量程：0.5A檔
0-20Ω；1A檔 0-10Ω
（如測量范圍不能達到用戶要求，可訂做）
9）直流電阻測量精度：±(5%+0.1Ω)
5、絕緣性能
1）絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ
2）測試裝置絕緣水平應能耐受1500V交流電壓(有效值)
6、重量體積
1）重
量：30kg(不包括測試線)
2）體 積：530×320×600（mm）
