技術深析：ZXR-3A直流電阻測試儀如何革新傳統電橋測量范式

在電力系統的預防性試驗與交接試驗中，變壓器繞組直流電阻的測量是一項至關重要的基礎性工作，用于檢查繞組匝間短路、分接開關接觸狀態、導線焊接質量以及回路連接的完整性。長期以來，直流單、雙臂電橋是執行此項任務的主力軍。然而，隨著技術發展，以ZXR-3A變壓器直流電阻測試儀為代表的現代電子測量設備，已全面超越了傳統電橋，實現了測量效率與精度的飛躍。本文將從技術角度，對二者進行深度對比分析。

一、 核心測量原理的差異：恒流源技術 vs. 橋臂平衡原理

這是兩類儀器最根本的區別，也直接決定了其性能表現。

●   傳統電橋（單/雙臂電橋）： 基于惠斯通電橋的平衡原理。測量時，需要通過調節電阻箱的阻值，使檢流計指示為零（電橋平衡），然后通過計算得出被測電阻值。這個過程完全依賴于手動操作，對操作人員的技能要求高，且整個過程耗時冗長。

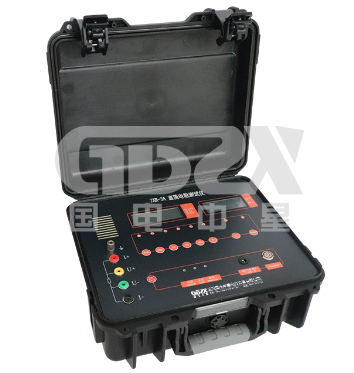

●   ZXR-3A直流電阻測試儀： 采用恒流源技術與四端子測量法。儀器內部產生一個穩定的、已知大小的直流恒流源（如3A、0.3A等多檔位），施加于被測繞組上，同時通過另外兩個端子高精度地測量繞組兩端的電壓降。最后，根據歐姆定律 R=U/I，由內置處理器直接計算并顯示電阻值。這個過程全自動完成，無需人工調平。

技術要點： 恒流源技術能有效克服被測感性負載（如變壓器繞組）因電感特性產生的反電動勢干擾，保證在充電過程中測量電流的穩定性，這是實現快速、準確測量的基礎。

二、 關鍵性能指標對比：效率與精度的代際跨越

三、 ZXR-3A的核心技術優勢解讀

1.多檔位恒流源： 儀器根據被測電阻的阻值范圍，自動或手動切換輸出電流（3A, 0.3A, 0.03A, 0.003A）。這確保了在不同量程下，都能在被測電阻上產生一個足夠大、易于精確測量的電壓信號，從而保證了全量程范圍內的高精度。

2.四端子測量法： 采用獨立的電流輸出端子（C1, C2）和電壓采樣端子（P1, P2），從根本上消除了測試線電阻和接觸電阻對測量結果的影響。這是實現1mΩ超低電阻精確測量的關鍵技術，傳統雙臂電橋也采用此原理，但ZXR-3A將其與電子技術完美結合。

3.自動消弧功能： 測量完成后，變壓器繞組中儲存的磁能會以電弧形式釋放，可能損壞儀器。ZXR-3A內置的自動消弧電路能安全吸收這部分能量，保護了設備和操作人員的安全，這是傳統電橋所不具備的智能化安全設計。

四、 結論與選型建議

對于當今追求高效率、高可靠性的電力測試工作而言，ZXR-3A變壓器直流電阻測試儀已全面取代傳統電橋，成為技術人員的不二之選。

●   在變壓器生產、安裝和檢修現場，其快速的測量能力能大幅縮短停電時間，創造直接經濟效益。

●   在科研和精密測量領域，其高穩定性、高分辨率和抗干擾能力能提供更可靠的數據支撐。

●   對于需要頻繁移動、無固定電源的測試環境，其交直流兩用的便攜設計提供了極大的便利。

總而言之，從手動平衡到自動直讀，從分鐘級到秒級，ZXR-3A代表的不僅是一款產品的升級，更是電力測試技術從經典模擬時代邁向現代數字智能時代的縮影。建議所有從事相關工作的技術人員熟練掌握此類現代儀器的原理與應用，以更好地服務于電力系統的安全穩定運行。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
