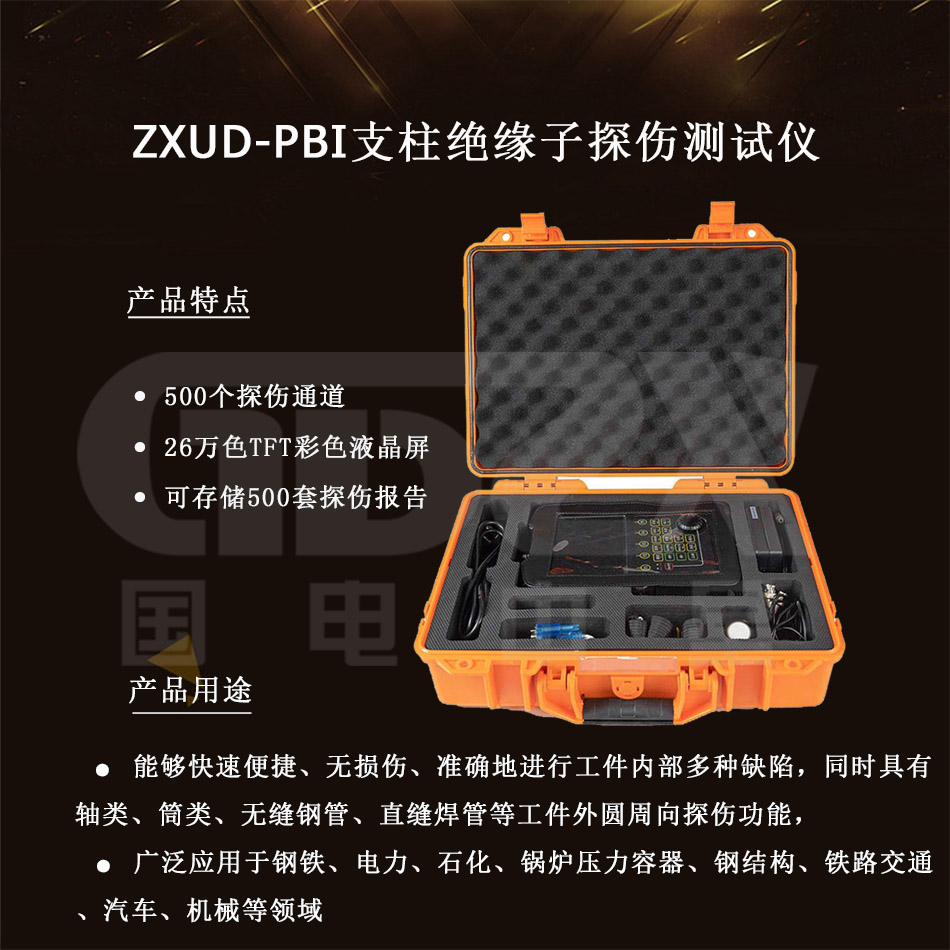

操作視頻ZXUD-PBI無線絕緣子探傷測試儀能夠快速便捷、無損傷、準確地進行工件內部多種缺陷，如金屬材料內部氣孔、砂眼、夾雜、折疊、裂紋、焊縫的未熔合和未焊透性等的檢測、定位、評估及診斷，同時具有軸類、筒類、無縫鋼管、直縫焊管等工件外圓周向探傷功能，廣泛應用于鋼鐵、電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。
1. 文件命名方式：通道及存儲的波形文件均可用鍵盤上的英文、數字、特殊符號編輯名稱；
2. 500個探傷通道：通道可存儲、調用、通訊、瀏覽，配合快速更換探頭，調出通道即可開展探傷工作，免去繁瑣的探傷儀調節過程；
3. 可存儲500套探傷報告；可存儲、預覽、通訊、打印；可編輯探傷報告的文件名稱；
4. 英文輸入。

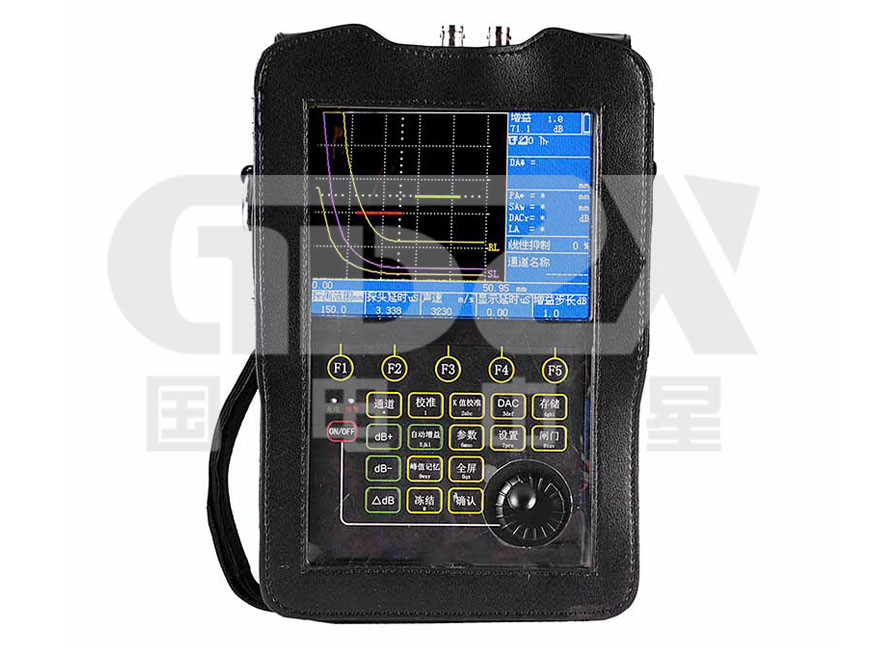

5. 高分辨率（320×240），26萬色TFT彩色液晶顯示屏，可在強光下清晰的顯示圖像。
6. 兩個BNC Q9探頭插座。
7. RS232-USB接口，用于連接探傷儀與計算機。
8. 兩種供電方式：
9. a.大容量5200mAh鋰電池，無記憶效應、連續工作7-10小時，使用壽命長；
10. b.220V交流電(配電源適配器)供電 。可邊充電的同時進行探傷工作
11. 報警方式：硬件驅動實時報警信號，可選：進波報警、失波報警。
12. 報警信號：聲光（聲：蜂鳴器、光：發光二極管）報警。
13. 0.2MHz到20MHz可選頻率范圍與探頭匹配以達到最佳性能。
14. 超過1000Hz脈沖重復頻率，消除了虛像回波，實現了材料檢測時長聲波的清除。
15. 增益步長功能帶有7個可選步距，1個鎖定步距。
16. 兩個獨立的閘門，覆蓋整個檢測范圍；可獨立測量，也可關聯測量。
17. 凍結：可完全凍結A掃描。
18. 探頭校準：自動校準材料聲速、探頭零點、探頭角度
19. DAC曲線：最多可記錄16個點；3條偏置曲線，可對由于材料耦合差異或聲束傳播距離引起的衰 減進行補償和校正；根據增益、探測范圍等參數的改變而自動調節DAC曲線位置，可鎖定靈敏度的同時保持DAC曲線位置不變；可建立、刪除，并可隨參數進行存儲、調用。
20. DAC/TCG曲線標定點可靈活標定。
21. DAC標定點可選擇由探傷儀自動捕捉，降低了斜探頭標定時鎖定最高回波的難度。
22. 高速屏幕刷新頻率（高于100Hz）使缺陷回波實時展現，無遺漏。
23. 鍵盤：薄膜面板；防水、防塵、防油污、耐酸堿、密封性強；
24. 微微凸起的按鍵，提供良好的觸感；
25. 鍵盤按操作步驟布局，增強了操作的程序性和易用性
26. 重量輕：包括電池在內僅重1.0kg
27. 可自由更換鋰電池。
技術參數 | 參數詳情 |
探測范圍 | 0～10000mm（鋼縱波），連續可調，最小步進值 0.1mm |
垂直線性誤差 | ≤3% |
水平線性誤差 | ≤0.1% |
靈敏度余量 | ＞62dB（200mmΦ2平底孔） |
動態范圍 | ≥34dB |
分辨力 | ＞32dB |
電噪聲電平 | ＜10% |
頻帶 | 0.2 MHz～20MHz |
采樣頻率 | 基于硬件的實時采樣頻率，160MHz |
增益 | 0.0 dB ～ 110.0dB |
步進值 | 0.1、0.5、1.0、2.0、6.0dB、12.0dB、24.0dB，0.0dB檔可鎖定增益調節功能 |
脈沖重復頻率 | 20Hz ～ 1000Hz，自動調節 |
材料聲速 | 100 m/s～20000m/s,連續可調。內置33個常用的材料聲速值 |
探頭延時 | 0μs ～ 100μs |
環境溫度 | -10℃～ 70℃ |
外型尺寸 | 150×230×45mm |
重量 | 1.0kg（含電池） |
