環境溫度

23℃±1℃

-10℃～40℃

----

環境濕度

40%～60%

＜80%

----

儀表工作電壓

9V±0.1V

9V±1.5V

----

輔助接地電阻值

＜100Ω

＜30kΩ

rC、rP

干擾電壓

無

＜20V

----

干擾電流

無

＜2A

----

測R時電極間距

a＞5d

a＞5d

----

測ρ時電極間距

a＞20h

a＞20h

----

電    源

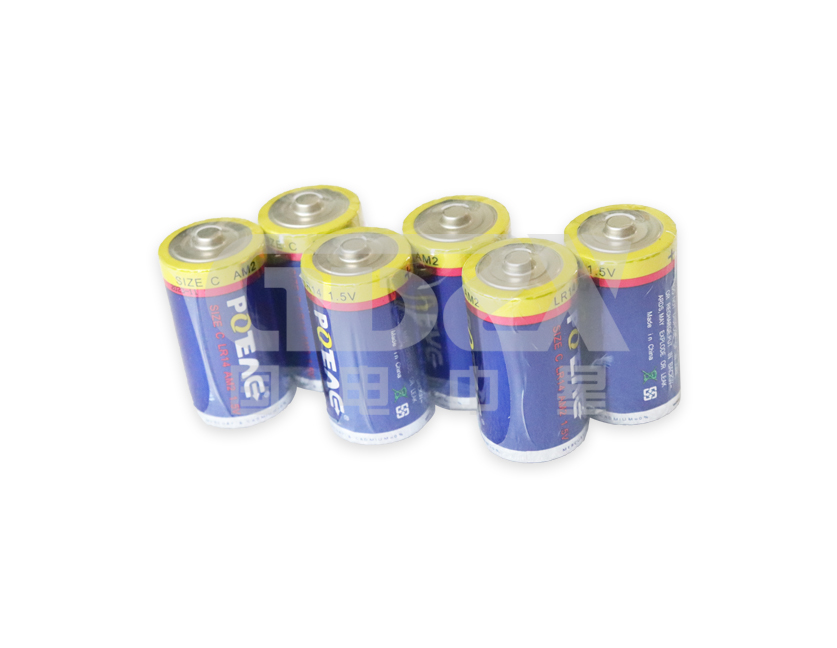

DC 9V (堿性干電池 LR14 1.5V 6節 ，連續待機300小時)

量    程

接地電阻：0.00Ω～30.00kΩ

土壤電阻率：0.00Ωm～9000kΩm

接地電壓：0V～600V

測量方式

精密4線、3線法測量、簡易2線測量接地電阻

測量方法

接地電阻：額定電流變極法，測量電流20mA Max

土壤電阻率：四極法(溫納法)

對地電壓：平均值整流(P(S)-ES接口間）

測試頻率

128Hz/111Hz/105Hz/94Hz(AFC)

短路測試電流

AC 20mA max

開路測試電壓

AC 40V max

測試電壓波形

正弦波

電極間距范圍

可設定1m～100m

換    檔

接地電阻：0.00Ω～30.00kΩ全自動換檔

土壤電阻率：0.00Ωm～9000kΩm全自動換檔

背    光

可控白屏背光，適合昏暗場所使用

顯示模式

4位LCD顯示，白屏背光

測量指示

測量中LED閃爍，LCD倒計數,進度棒圖指示

LCD尺寸

128mm×75mm

LCD顯示域

124mm×67mm

儀表尺寸

高寬厚：212mm×175mm×76mm

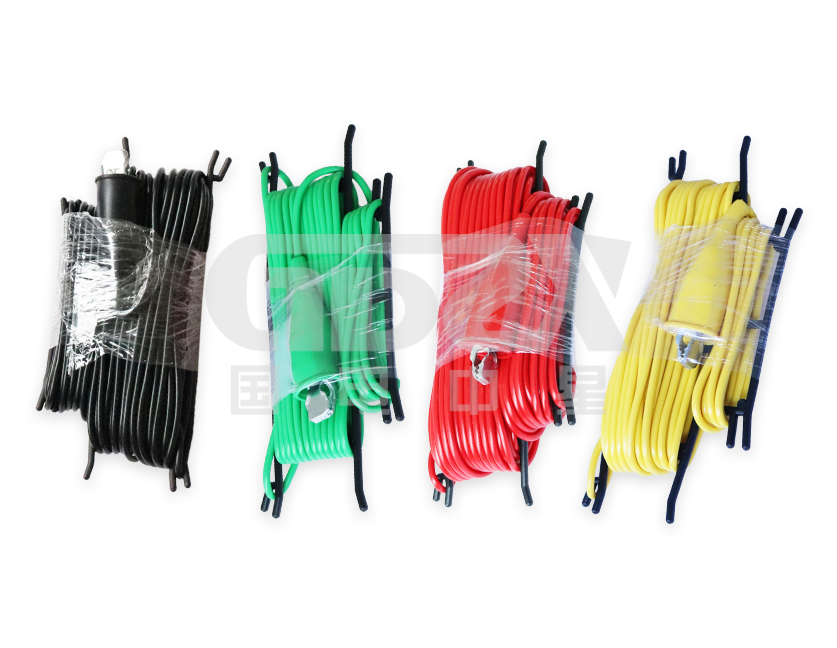

標準測試線

4條：紅色20m，黑色20m，黃色10m，綠色10m各1條

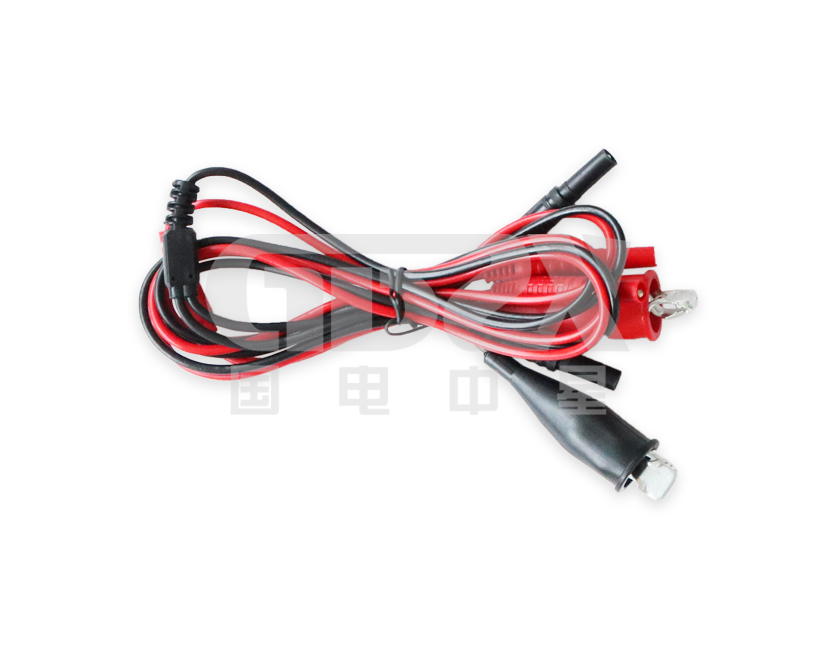

簡易測試線

2條：紅色1.6m，黑色1.6m各1條

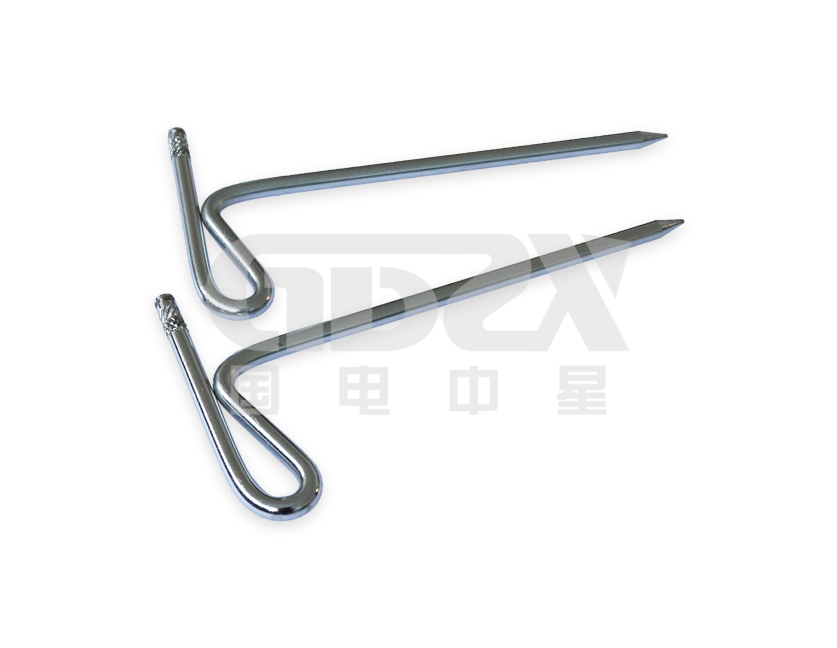

輔助接地棒

4根：φ10mm×150mm

測量時間

對地電壓：約3次/秒

接地電阻、土壤電阻率：約5秒/次

測量次數

5000次以上(短路測試，測1次，停30秒再測)

線路電壓

AC 600V以下測量

通訊接口

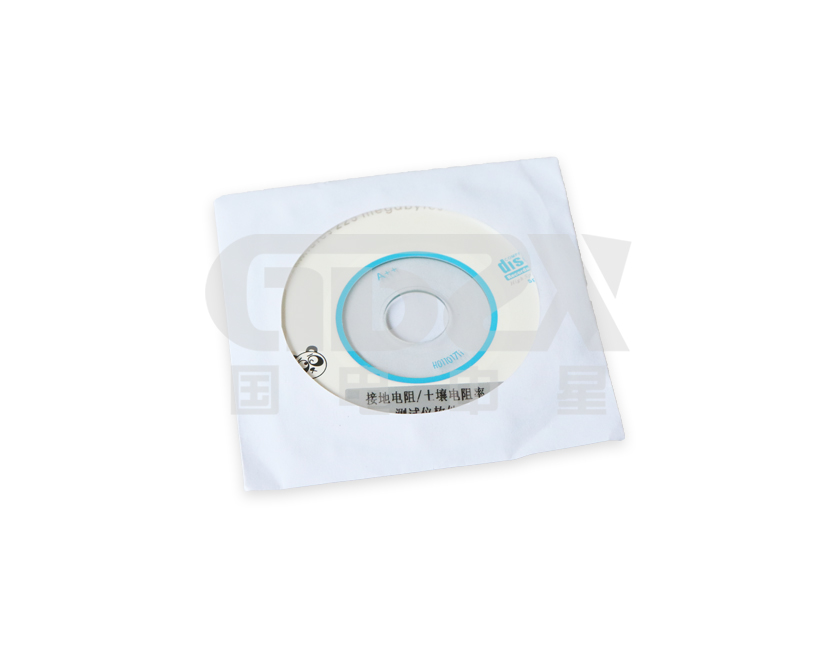

具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印

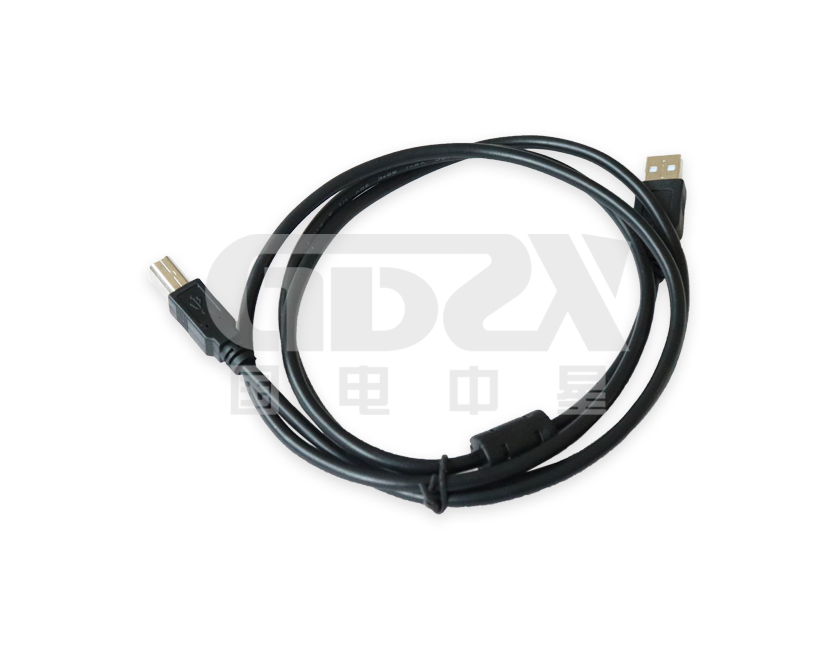

通 訊 線

USB通訊線1條，長1.5m

數據存儲

300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿

數據保持

保持數據時“HOLD”符號指示

數據查閱

查閱數據時“READ”符號指示

溢出顯示

量程溢出時“OL”符號指示

干擾測試

自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示

輔助接地測試

具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

報警功能

測量值報警設定值時，“嘟--嘟--嘟--”報警提示

電池電壓

當電池電壓降到約7.5V時，電池電壓低符號“    ”顯示，提醒更換電池

工作電流

待機: 約20mA(背光關閉)

開機開背光：約45mA(背光關閉25mA)

測量：約100mA(背光關閉)

質    量

儀表：950g

測試線：1560g

輔助接地棒：935g(4根)

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

過載保護

測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒

絕緣電阻

20MΩ以上(電路與外殼之間500V)

耐    壓

AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。

接地電阻(R)

0.00Ω～30.00Ω

±2%rdg±3dgt

0.01Ω

30.0Ω～300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω～3000Ω

±2%rdg±3dgt

1Ω

3.00kΩ～30.00kΩ

±4%rdg±3dgt

10Ω

土壤電阻率(ρ)

0.00Ωm～99.99Ωm

 (ρ=2πaR  a:1 m～100m；π=3.14)

0.01Ωm

100.0Ωm～999.9Ωm

0.1Ωm

1000Ωm～9999Ωm

1Ωm

土壤電阻率(ρ)

10.00kΩm～99.99kΩm

(ρ=2πaR  a:1 m～100m；π=3.14)

10Ωm

100.0kΩm～999.9kΩm

100Ωm

1000kΩm～9000kΩm

1kΩm

接地電壓

AC 0.0～600V

±2%rdg±3dgt

0.1V
