操作視頻隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。本儀器高壓開關綜合測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
產品別稱
開關動特性測試儀、智能高壓開關動特性測試儀、高壓開關機械動特性測試儀、高壓開關動特測試儀、高壓開關特性綜合測試儀、高壓開關時間特性測試儀、高壓開關動作特性測試儀、高壓開關機械測試儀、智能開關特性測試儀、高壓開關綜合參數測試儀、開關動作特性測試儀、高圧開關機械特性測試儀、斷路器動特性測試儀、開關特性綜合測試儀、高壓開關機械性測試儀、高壓斷路器動特性測試儀、高壓開關綜合測試儀、高壓開關動特性測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、斷路器機械特性測試儀、高壓開關綜合特性測試儀

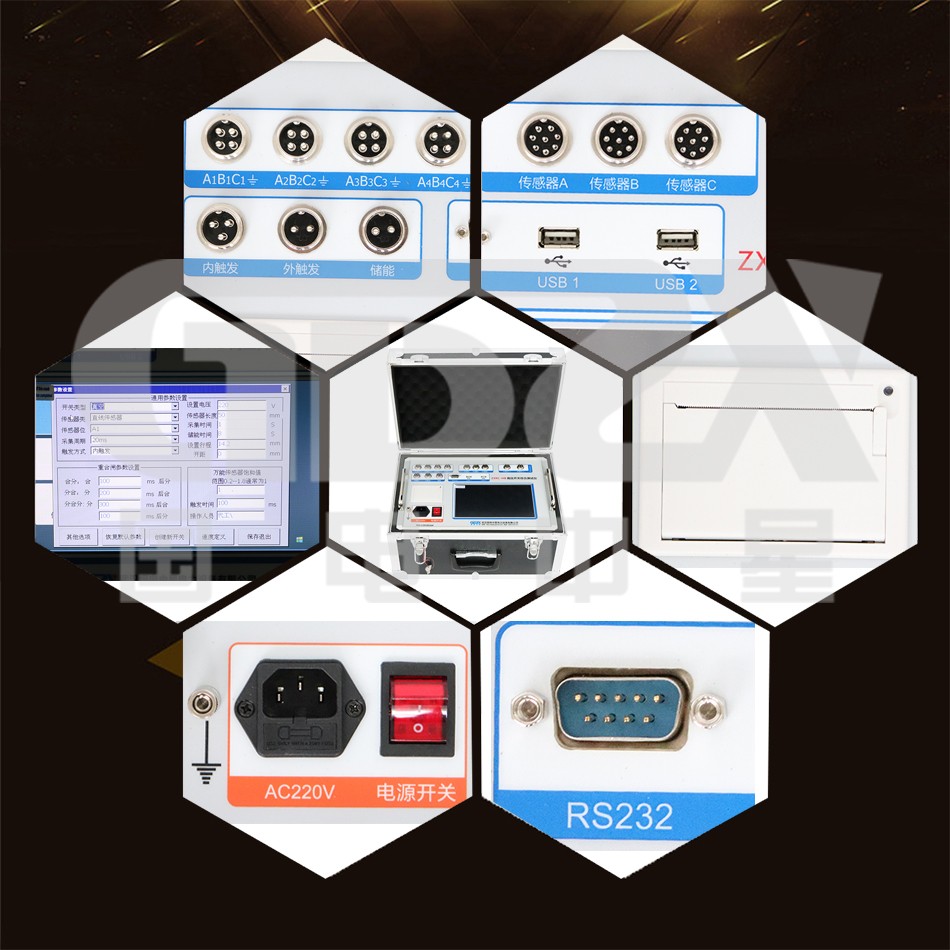

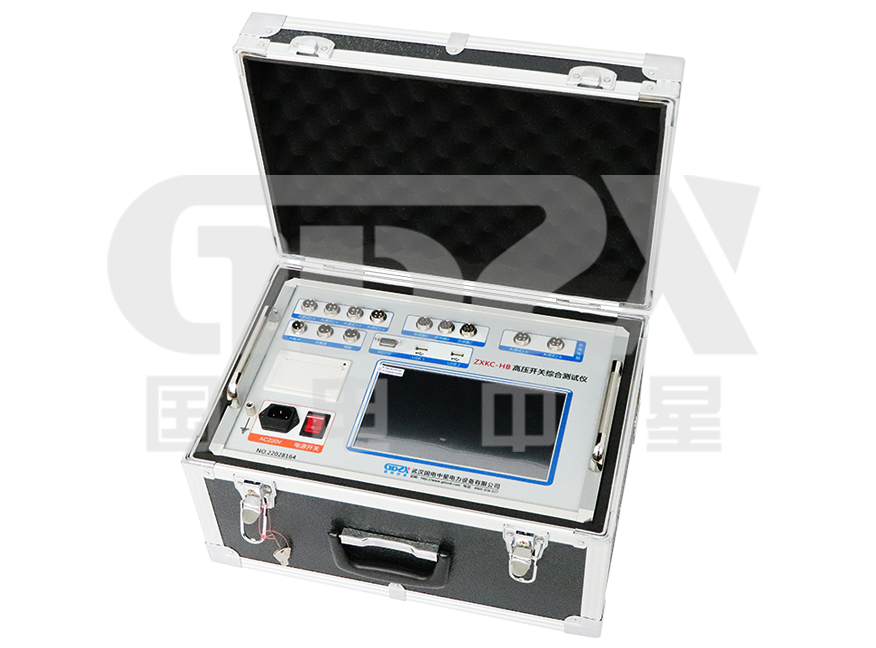

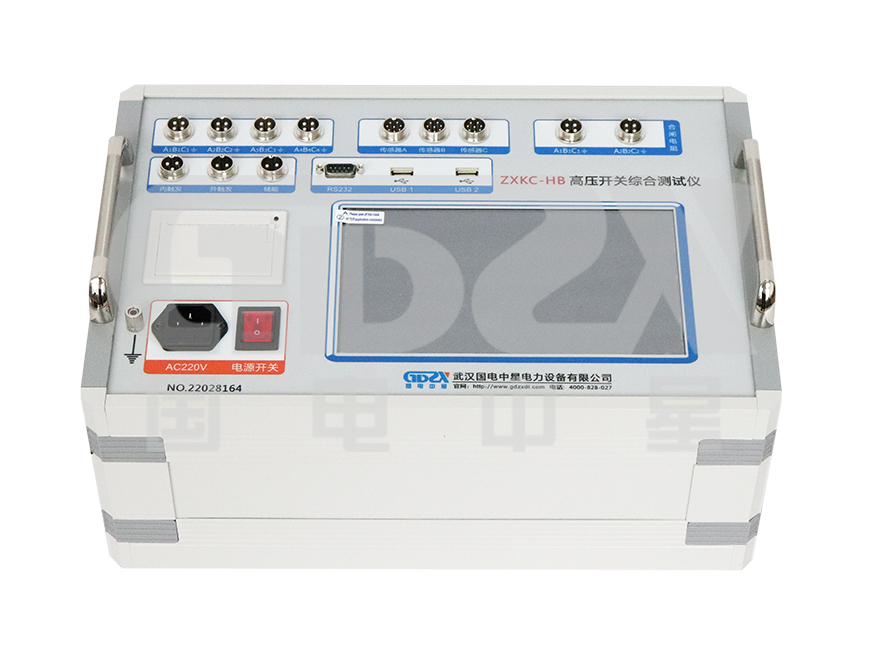

1.本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

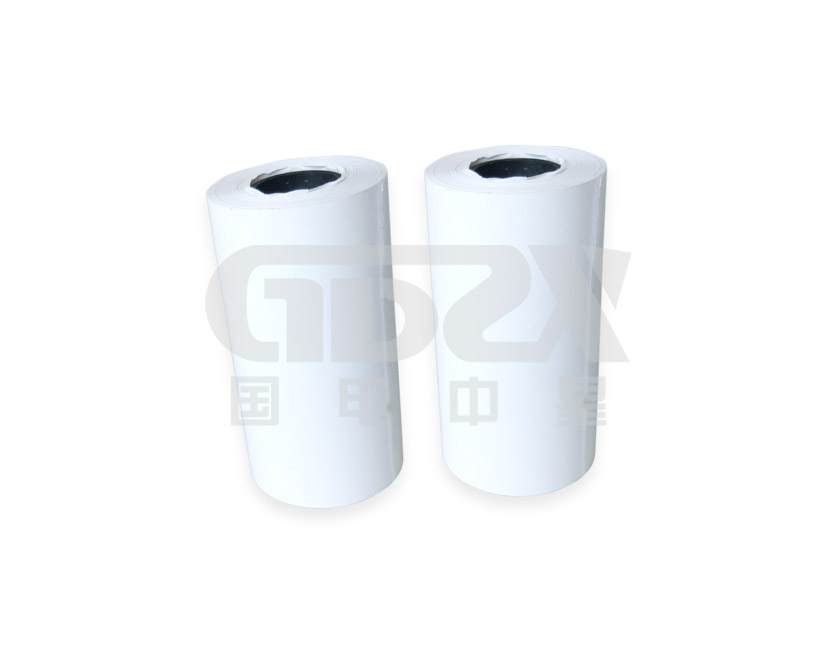

2.高速熱敏打印機，方便現場打印測試數據。
3.機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

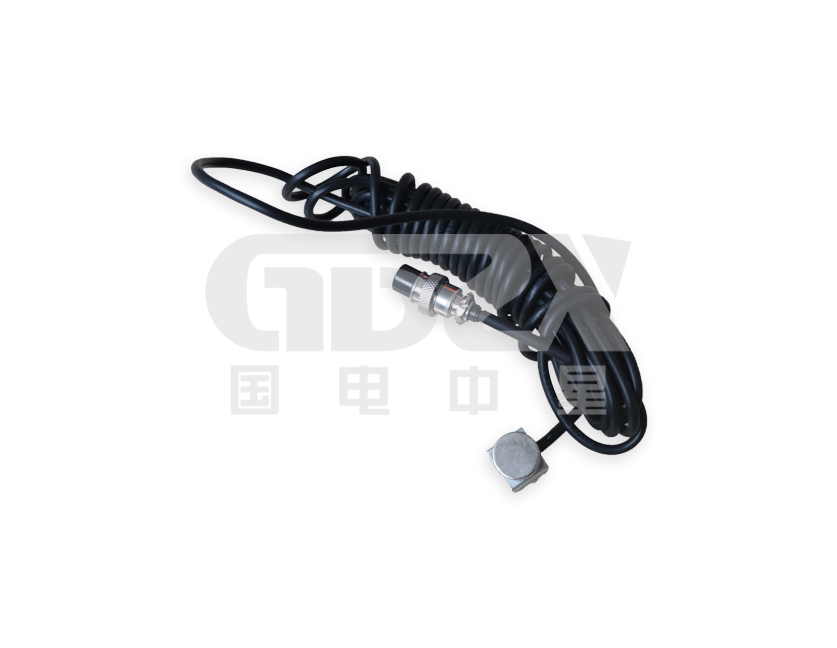

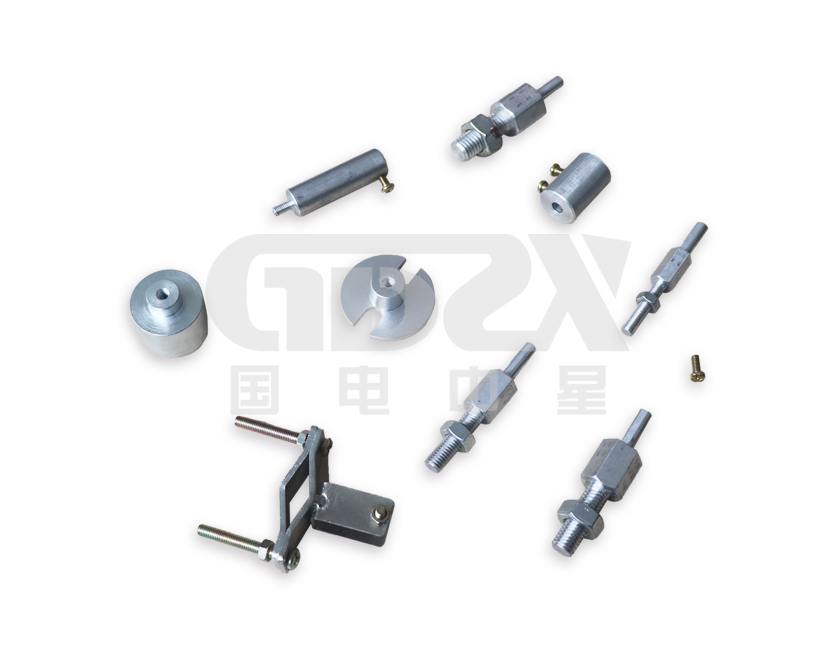

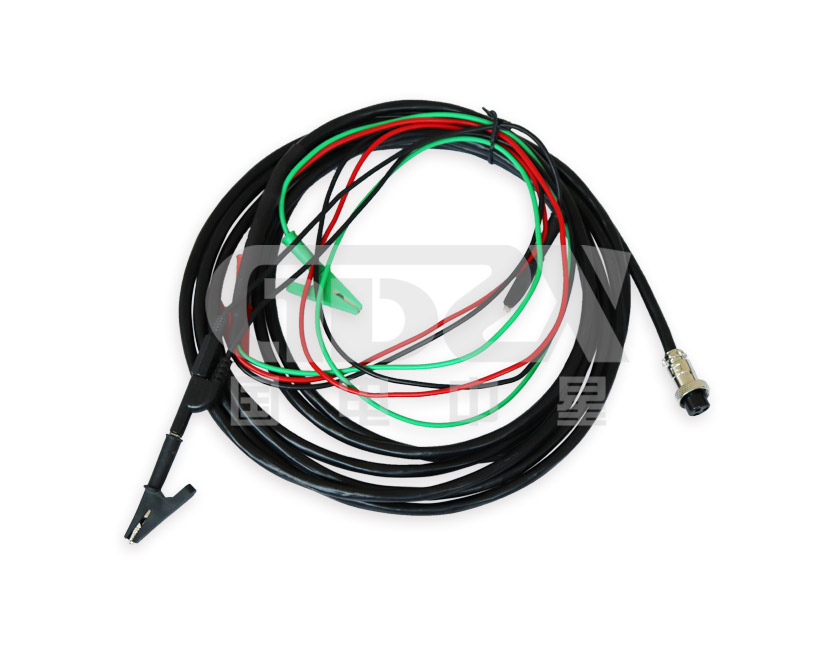

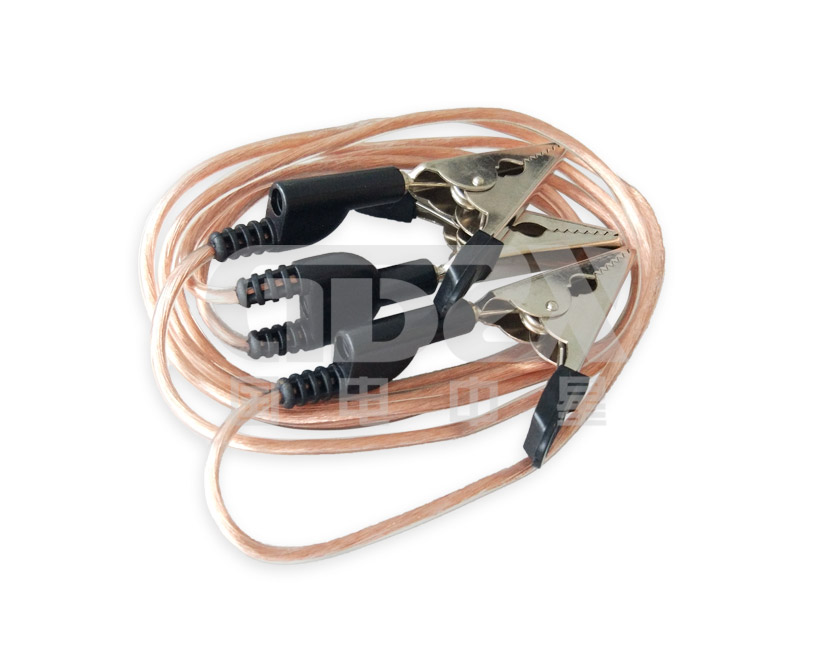

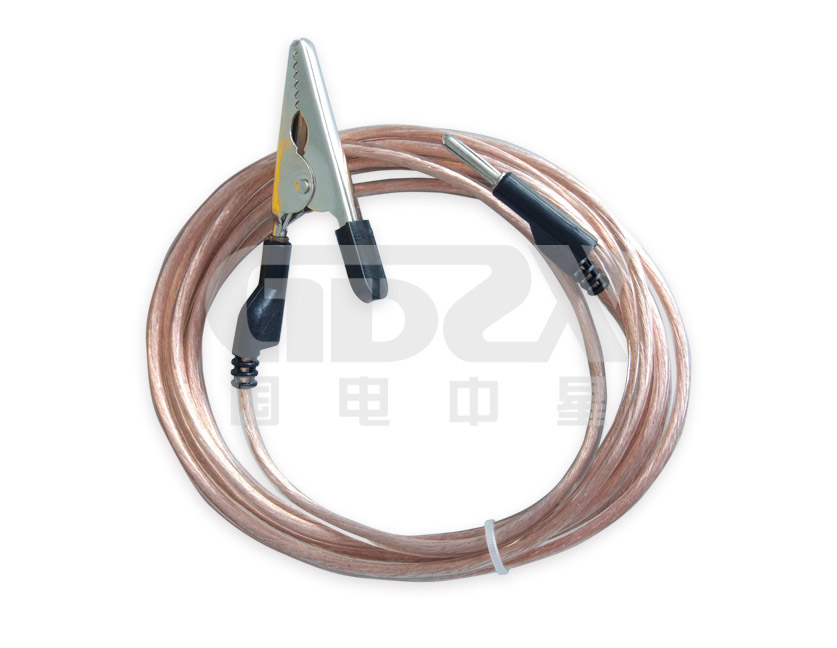

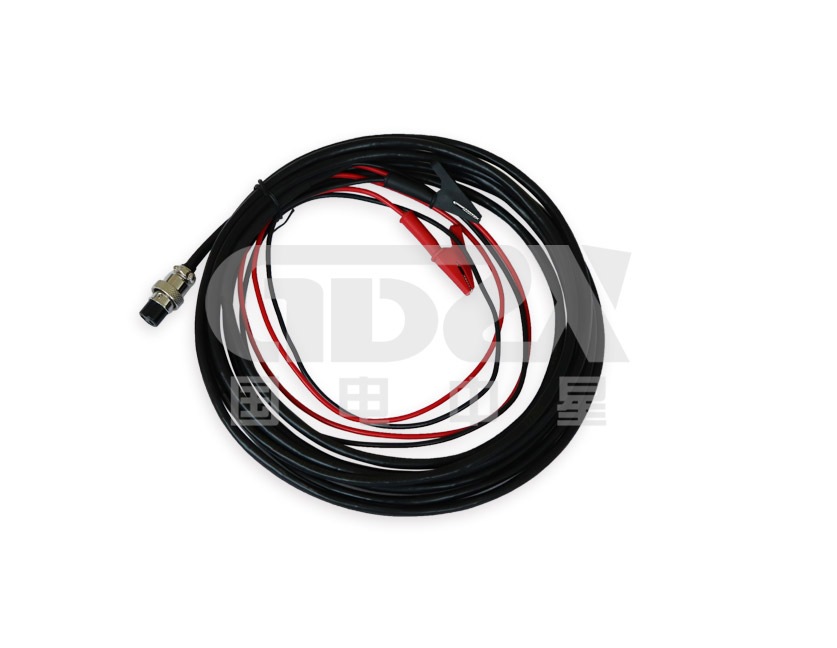

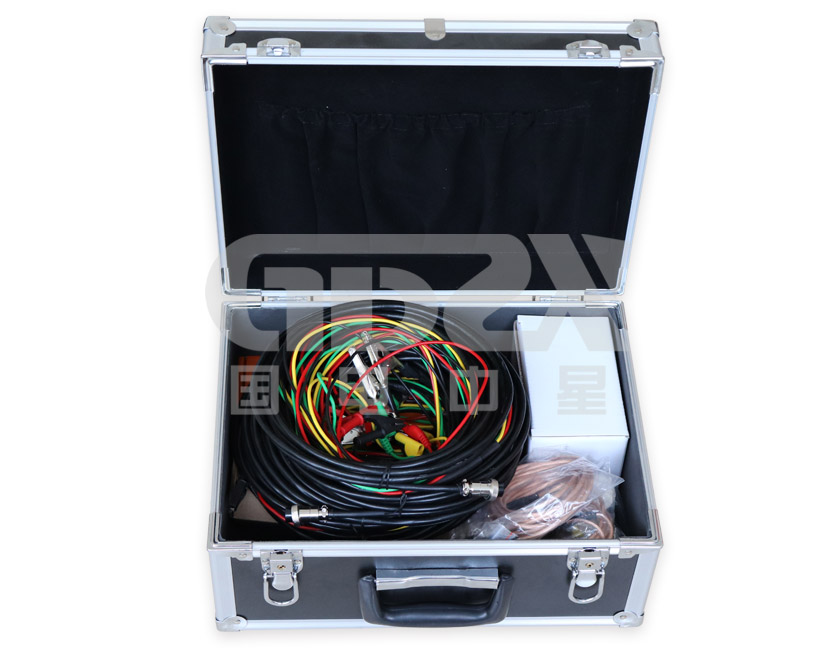

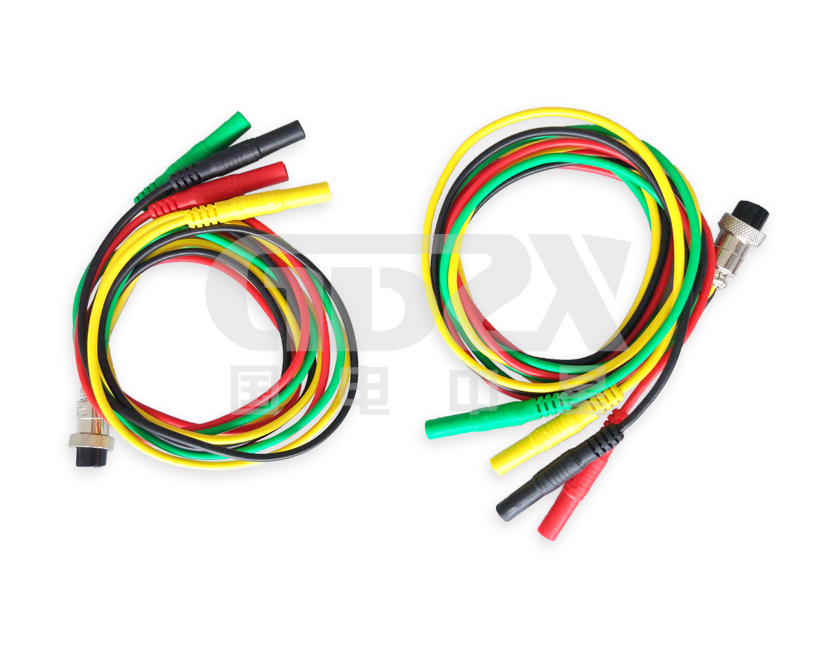

4.配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6.開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。
7.主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8.配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。

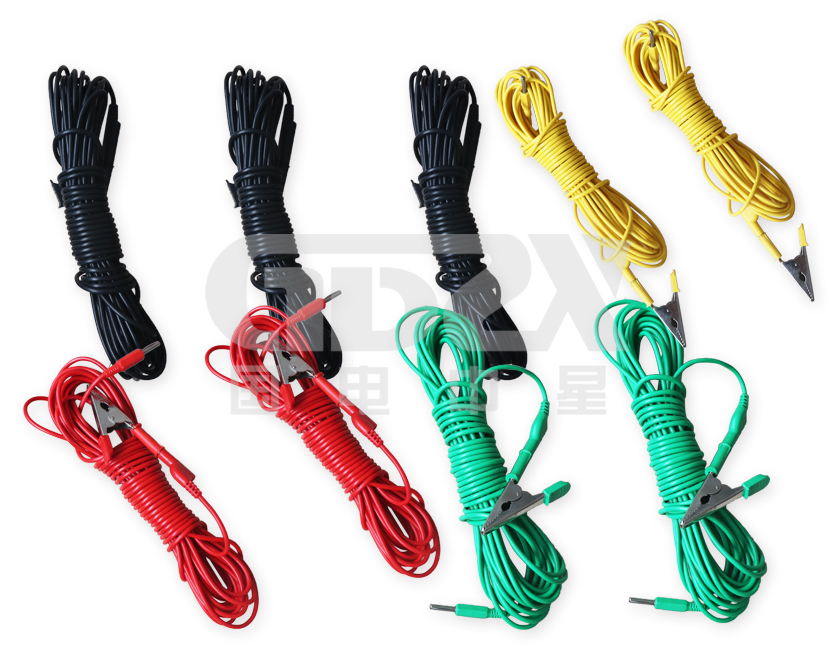

9.同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)。
10.內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11.內部抗干擾電路可滿足500KV變電站內可靠使用。
1. 時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
外觸發測試范圍：0.01ms～200s
在1000ms以內準確率：0.05%±1個字
2. 合閘電阻測量：3/6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間、電阻值
3. 測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字
4. 速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
5. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s，
345°角度傳感器 0.01～25.00m/s，
激光傳感器0.01～15.00m/s。
6. 行程測量：動觸頭行程（行程）（3路行程測量選配）
接觸行程（開距）
超行程
過沖行程或反彈

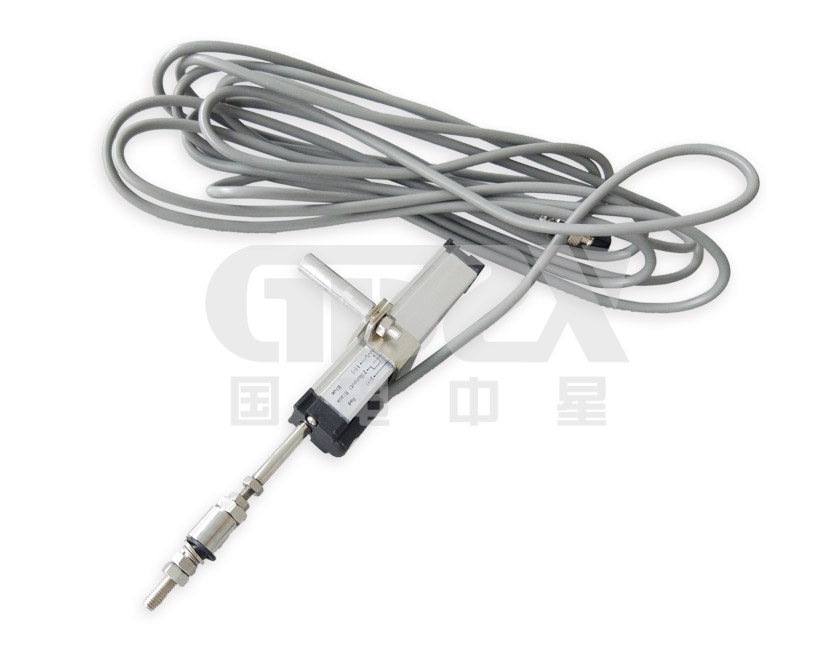

7. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。
加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。
8. 線圈電流：最大電流20A,分辨率：0.01A。
9. 線圈電阻測量范圍：0～2000Ω,分辨率：0.01Ω。
10. 儀器電源 ：AC220V ± 10%；50Hz ± 10%。
11. 直流電源輸出:DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。
12. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
13. 隔離開關測量范圍：
⑴、電壓輸出：DC6～270V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為200秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
14. 主機體積：400×263×175mm
15. 使用環境： -20℃~+50℃
16. 相對濕度：≤90%
選型指南：
| 型號名稱 | 功能參數 |
| ZXKC-VI | 常規型 配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能 |
| ZXKC-VI2 | 豪華型 配置：在ZXKC-VI基礎上增加閉鎖電源功能 |
| ZXKC-VI3 | 豪華型 配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用） |
| ZXKC-H | 常規型 配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HA3 | 豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路) |
| ZXKC-HA6 | 豪華型 配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路) |

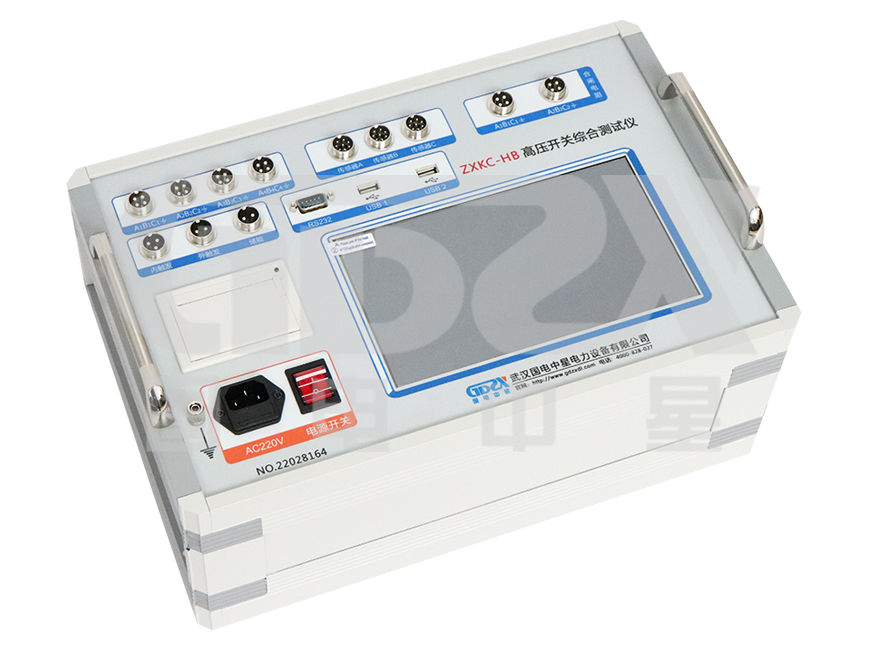

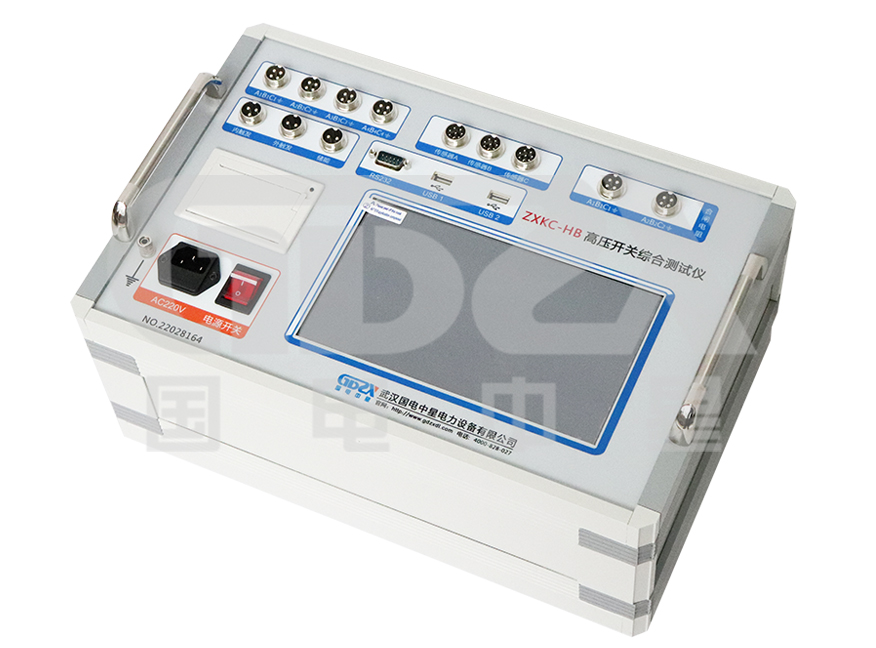

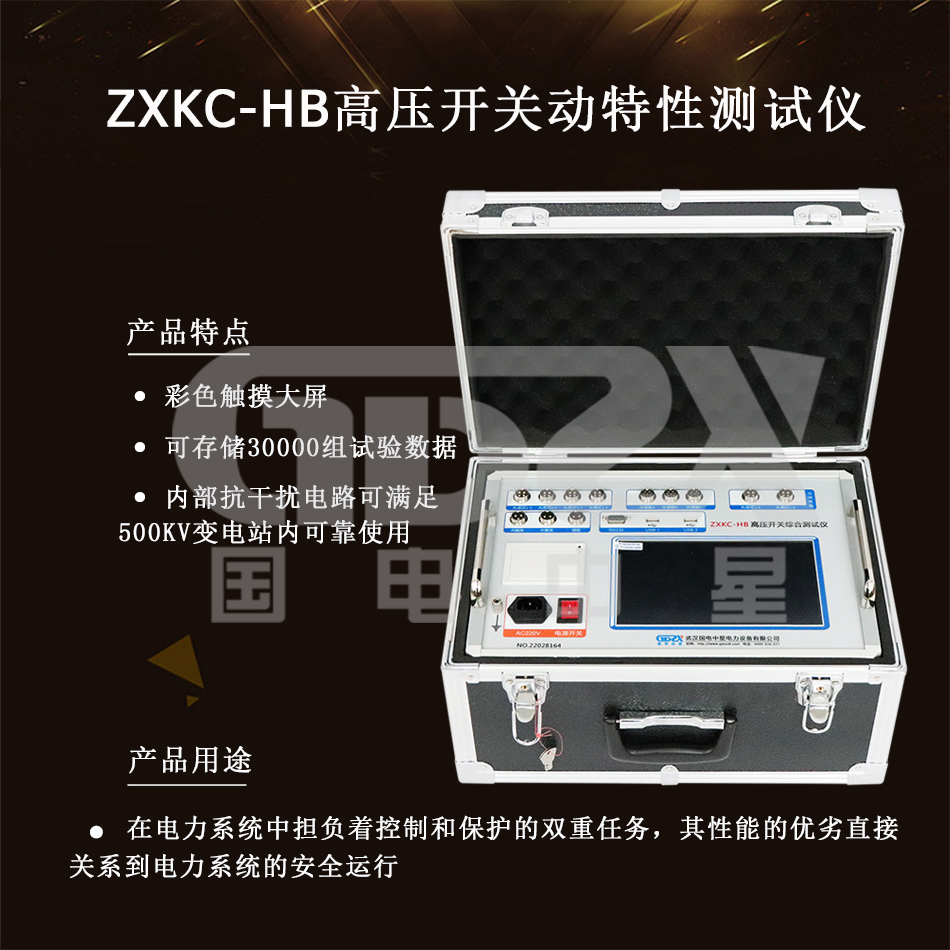

| ZXKC-HB3 | 豪華型 配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HB6 | 豪華型 配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座 |
| ZXKC-HC3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試 |
| ZXKC-HC6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試 |
| ZXKC-HD3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路雙端接地開關 |
| ZXKC-HD6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路雙端接地開關 |
| ZXKC-HE3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻 |
| ZXKC-HE6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻 |
| ZXKC-HF3 | 豪華型 配置：12路斷口，3路合閘電阻測試，200A動態電阻 |
| ZXKC-HF6 | 豪華型 配置：12路斷口，6路合閘電阻測試，200A動態電阻 |
| ZXKC-HG3 | 豪華型 配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關 |
| ZXKC-HG6 | 豪華型 配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

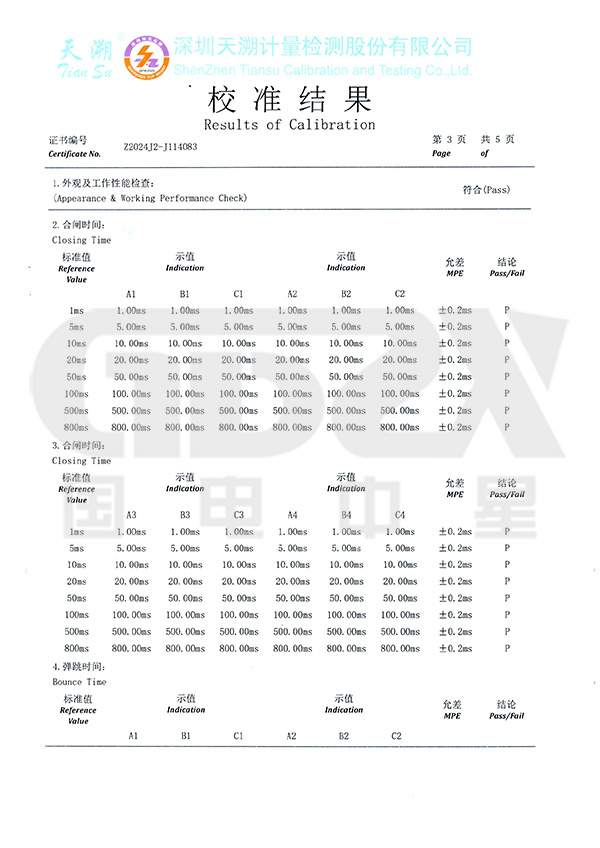

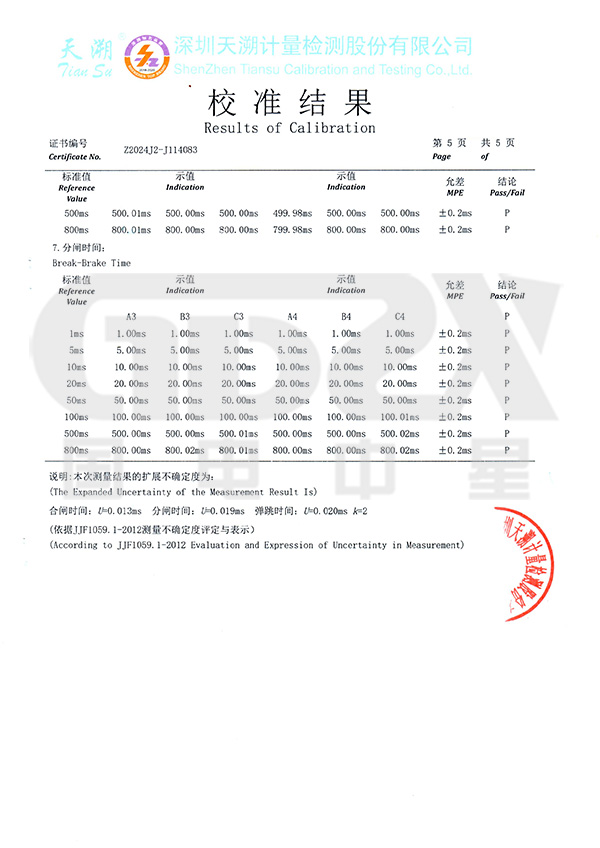

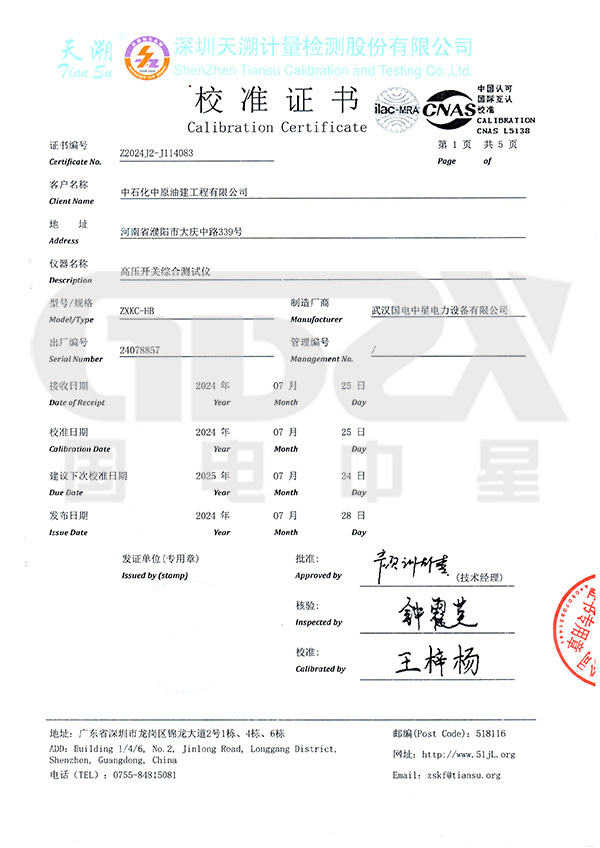

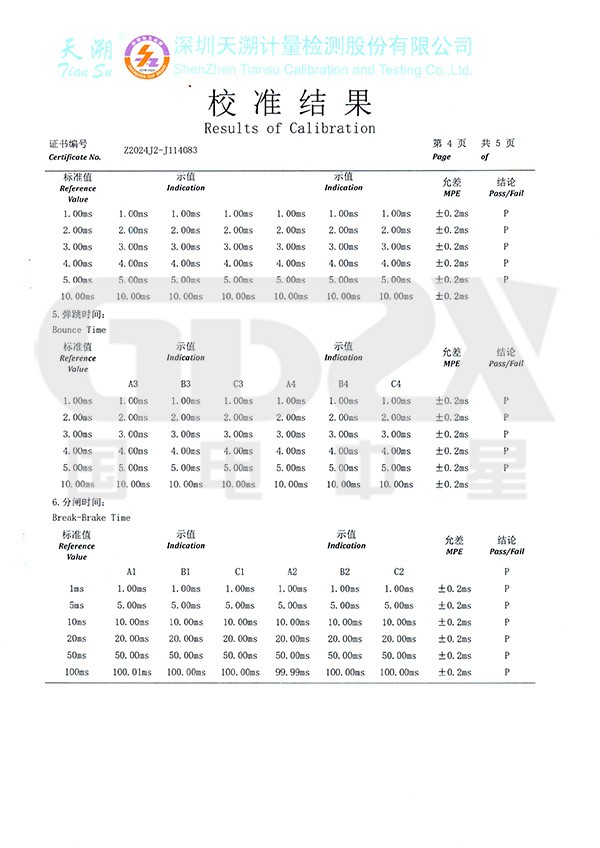

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
