ZXKC-HC高壓開關綜合特性測試儀

準確地測量各種電壓等級的高壓斷路器的機械動特性參數

參考標準：GB1984-2003,DL/T846.3-2004

● 開關動作一次，得到所有數據及圖形。
● 配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
● 同時可測12路金屬觸頭斷口、6路合閘電阻、6路石墨觸頭測試。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXKC-HC高壓開關綜合特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品別稱
開關動特性測試儀、智能高壓開關動特性測試儀、高壓開關機械動特性測試儀、高壓開關動特測試儀、高壓開關特性綜合測試儀、高壓開關時間特性測試儀、高壓開關動作特性測試儀、高壓開關機械測試儀、智能開關特性測試儀、高壓開關綜合參數測試儀、開關動作特性測試儀、高圧開關機械特性測試儀、斷路器動特性測試儀、開關特性綜合測試儀、高壓開關機械性測試儀、高壓斷路器動特性測試儀、高壓開關綜合測試儀、高壓開關動特性測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、斷路器機械特性測試儀、高壓開關綜合特性測試儀、石墨斷路器測試儀

性能特點

1、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝很方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路合閘電阻、6路石墨觸頭測試。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500kV變電站內可靠使用。

技術指標

1.時間測量：
            12路固有分閘（合閘）時間
            分閘（合閘）相內不同期
            分閘（合閘）相間不同期
            合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～18000ms，分辨率：0.01ms
2.合閘電阻測量：
               3路固有分閘（合閘）時間
               分閘（合閘）相內不同期
               分閘（合閘）相間不同期
               合閘（分閘）彈跳時間（彈跳次數）
               合閘電阻投入時間
3.測量范圍：0～1300Ω,分辨率1Ω,精度1%
4.石墨觸頭測量：
                3路固有分閘（合閘）時間
                分閘（合閘）相內不同期
                分閘（合閘）相間不同期
5.速度測量：剛分（剛合）速度
            指定時間段（行程段或角度段）平均速度
6.測速范圍：1mm傳感器 0.01～25.00m/s，
            0.1mm傳感器 0.001～2.50m/s
            0.5°角度傳感器 1周波/ 0.5°
7.行程測量：動觸頭行程（行程）
           接觸行程（開距）
           過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360°，分辨率:0.5°
選配傳感器：300mm、1000mm、加速度傳感器
8.電流：電流輸出為20A。
9.交直流電源：AC 220V ± 10%；50Hz ± 2%
10.直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時)
11. 隔離開關測量范圍：
⑴、電壓輸出：DC35～265V（可調）
⑵、電源輸出時間：0.01-20秒（可設置）
⑶、斷口信號采集時間為20秒
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
12.主機體積：380×280×170mm
13.使用環境：-10℃~+50℃
14.相對濕度：≤90%

選型指南：

型號名稱	功能參數
ZXKC-VI	常規型配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能
ZXKC-VI2	豪華型配置：在ZXKC-VI基礎上增加閉鎖電源功能
ZXKC-VI3	豪華型配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用）
ZXKC-H	常規型配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HA3	豪華型配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路)
ZXKC-HA6	豪華型配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路)
ZXKC-HB3	豪華型配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HB6	豪華型配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HC3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試
ZXKC-HC6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試
ZXKC-HD3	豪華型配置：12路斷口，3路合閘電阻測試，3路雙端接地開關
ZXKC-HD6	豪華型配置：12路斷口，6路合閘電阻測試，6路雙端接地開關
ZXKC-HE3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻
ZXKC-HE6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻
ZXKC-HF3	豪華型配置：12路斷口，3路合閘電阻測試，200A動態電阻
ZXKC-HF6	豪華型配置：12路斷口，6路合閘電阻測試，200A動態電阻
ZXKC-HG3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關
ZXKC-HG6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

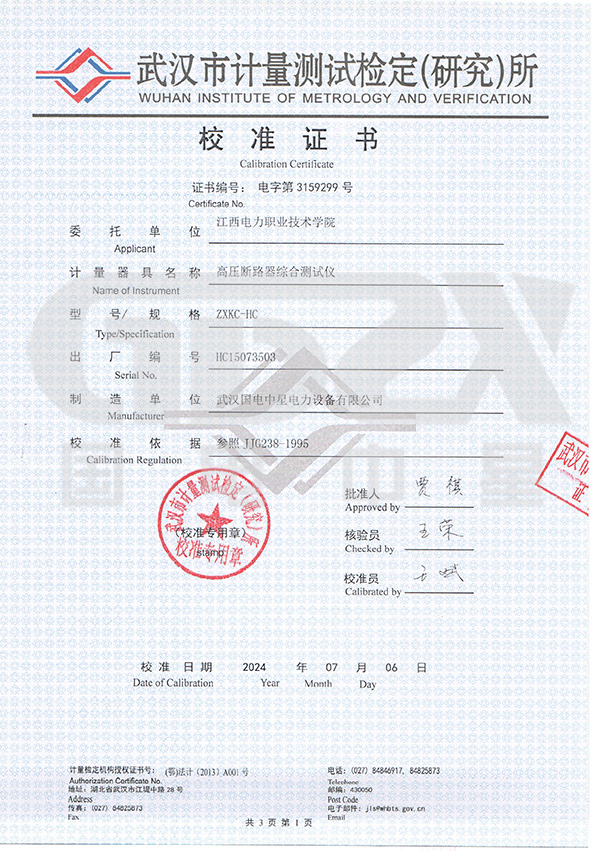

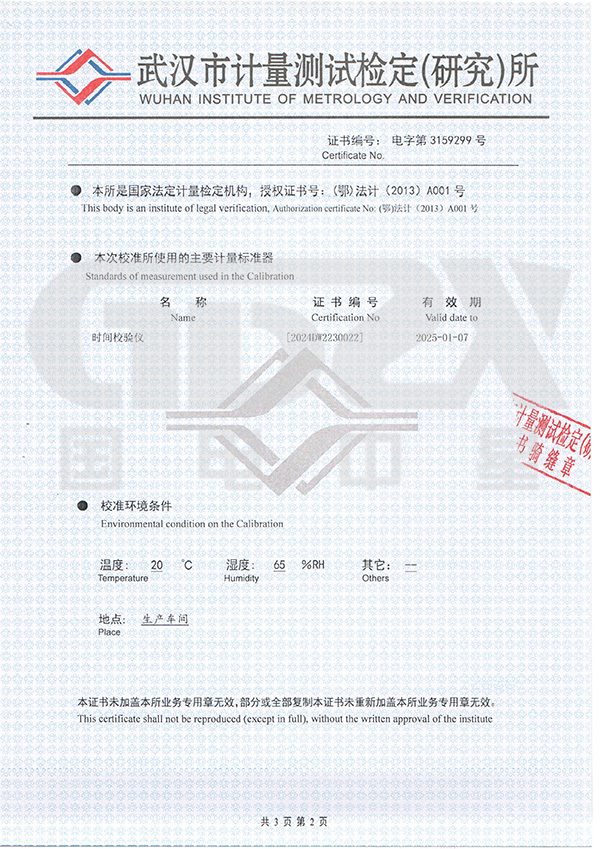

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
