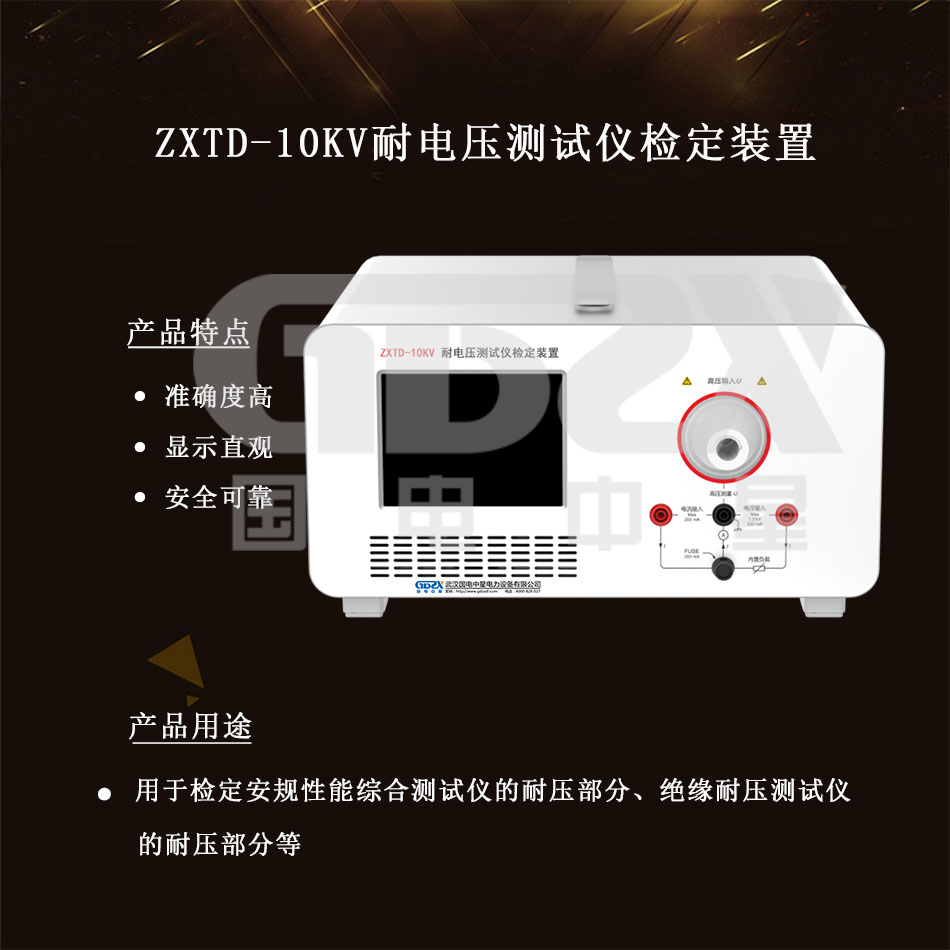

ZXTD-10kV耐電壓測試儀檢定裝置
用于檢定耐電壓測試儀的儀器，可滿足10 kV高壓、20 mA耐壓電流、準確度為1級/ 2級及以下的交直流耐電壓測試儀的檢定，也適用于檢定安規性能綜合測試儀的耐壓部分、絕緣耐壓測試儀的耐壓部分等
參考標準：JJG 795-2016《 耐電壓測試儀檢定規程》
●人機功能良好：大尺寸液晶彩屏，量值顯示直觀，全觸摸操作，使用十分便捷

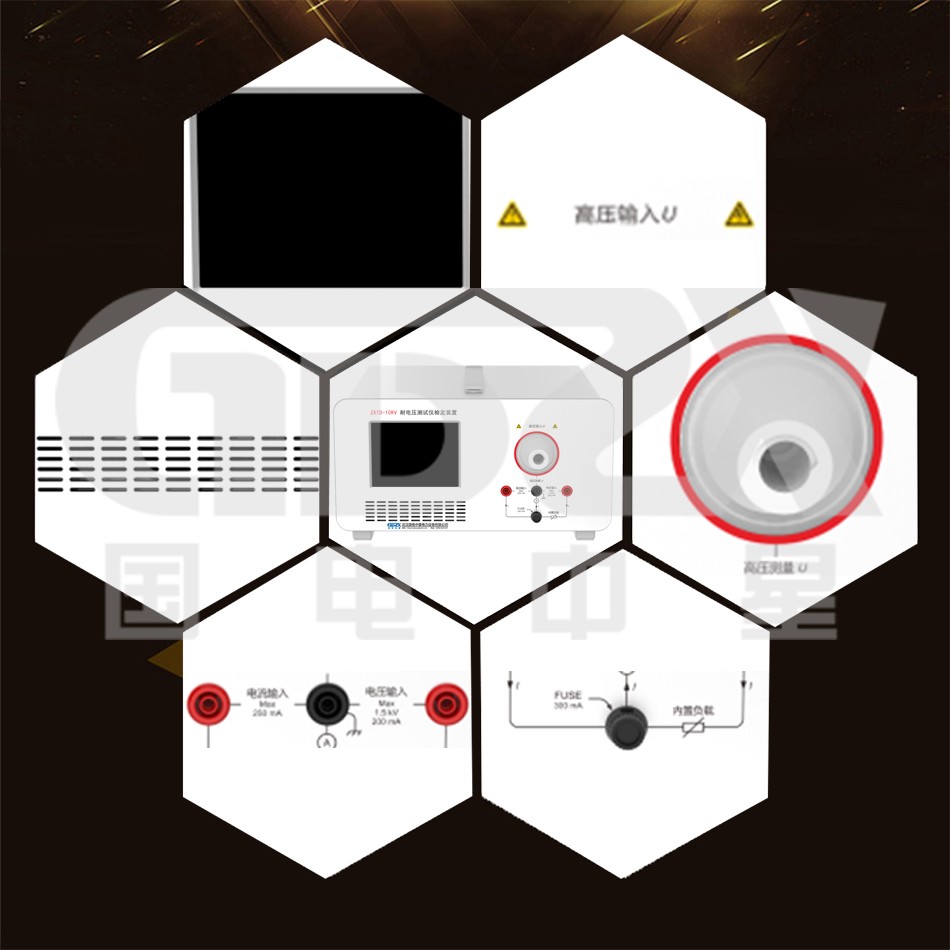

●儀器的安全性：配專用的高壓測試導線，并設有接線提示去，對于不同的檢測項目，操作界面中通過綠色閃爍提示對應的接線端子，以防止誤操作
●儀器的可靠性：電壓與電流測量通道間具有良好的電氣保護，可靠性和安全性高
說明書
操作視頻ZXTD-10kV耐電壓測試儀檢定裝置是一款專用于檢定耐電壓測試儀的儀器，可滿足10 kV高壓、20 mA耐壓電流、準確度為1級/ 2級及以下的交直流耐電壓測試儀的檢定，也適用于檢定安規性能綜合測試儀的耐壓部分、絕緣耐壓測試儀的耐壓部分等。
1) 檢定泄露/報警電流：儀器內置可調的電阻負載(用戶也可另接可調電阻箱)，用戶可按照需求設置從6 kΩ～8 MΩ的阻值用以檢定擊穿報警電流。
2) 電流測量端最高輸入可達1500 V(0.1UH)，優于同類產品。測量電流時，連接負載電阻的電壓源可同時連接至電壓輸入端，以監測電壓。
3) 檢定輸出容量：可選配負載功率高達1000VA的GB4311耐電壓測試儀檢定裝置用負載箱(也可以選用其它規格的負載箱)，實現輸出容量的檢測。
4) 失真度測量：在測量交流高壓時，可同時顯示電量的波形及失真度。
5) 紋波系數測量：在測量直流高壓時，可同時顯示電量的波形及紋波系數。
6) 輸出電壓的持續時間測量：用戶可設置電壓輸入的起始值或結束值，便于精準測量0～1000 s范圍內的高壓持續時間。
7) 人機功能良好：大尺寸液晶彩屏，量值顯示直觀，全觸摸操作，使用十分便捷。
8) 儀器的安全性：配專用的高壓測試導線，并設有接線提示去，對于不同的檢測項目，操作界面中通過綠色閃爍提示對應的接線端子，以防止誤操作。
9) 儀器的可靠性：電壓與電流測量通道間具有良好的電氣保護，可靠性和安全性高。
10) 大尺寸液晶觸摸彩屏，量值顯示直觀，操作便捷。
| 交 / 直流電壓測量 | ||||||
| 量程 | 分辨力 | 測量不確定度( ppm*RD+ppm*RG)① | ||||
| 0.5級 | 0.2級（選配） | |||||
| 5 kV | 0.1 V | 5000 + 40 | 2000 + 20 | |||
| 10 kV | 1 V | 5000 + 40 | 2000 + 20 | |||
| 測量范圍：100 V～10 kV，5位顯示，手動/自動切換量程 輸入阻抗：50 MΩ，交流為真有效值響應，直流為平均值響應 | ||||||
| 交 / 直流電流測量 | ||||||
| 量程 | 分辨力 | 測量不確定度( ppm*RD+ppm*RG)① | ||||
| 0.5級 | 0.2級（選配） | |||||
| 2 mA | 0.1 μA | 5000 + 40 | 2000 + 20 | |||
| 20 mA | 1 μA | 5000 + 40 | 2000 + 20 | |||
| 注：①RD為讀數值，RG為量程值 | ||||||
| 測量范圍：0.1 mA～25 mA，5位顯示，手動/自動切換量程 電流測量裕度：125%*RG 內置可調負載電阻：6 kΩ～8 MΩ 調節細度：1 kΩ交流為真有效值響應，直流為平均值響應 | ||||||
| 其他測量功能 | ||||||
| 測試項目 | 測量范圍 | 分辨力 | 測量不確定度 | |||
| 交流頻率 | 45 Hz～65 Hz | 0.1 Hz | 0.2% | |||
| 交流失真度 | 0.5%～10% | 0.01% | 0.5% | |||
| 直流紋波 | 0.1%～30% | 0.01% | 0.2% | |||
| 電壓持續時間 | 0.1 s～1000 s | 0.001 s | AC：20 ms + 2個信號周期 DC：20 ms + 0.02%*RG | |||
| 一般技術規格 | |||||||
| 供電電源 | AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz | ||||||
| 工作環境 | 0°C～40°C，( 20%～85% ) R·H，不結露 | ||||||
| 儲存環境 | -20°C～70 °C，< 95% R·H，不結露 | ||||||
| 裝置尺寸 | 360 mm(W) × 350 mm(D) × 190 mm(H) | ||||||
| 裝置質量 | 約5 kg | ||||||
| 通訊接口 | RS232 | ||||||
