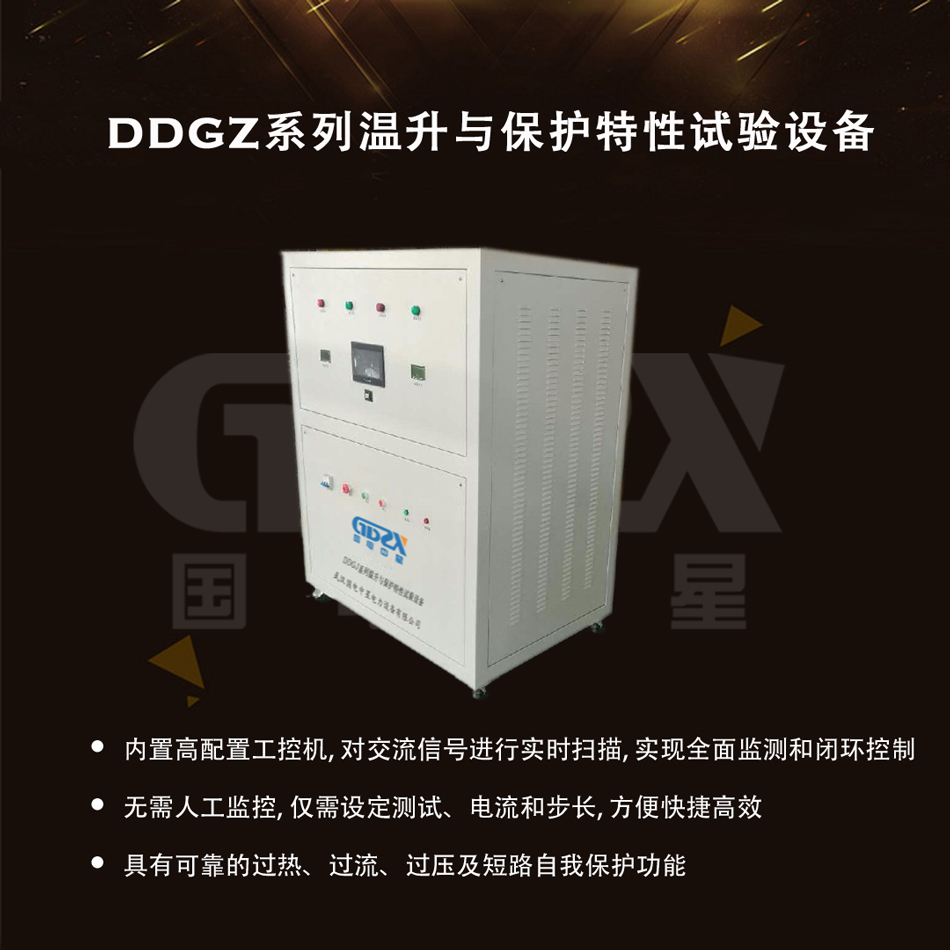

DDGZ系列溫升與保護特性試驗設備
參考標準：
● 內置高配置工控機，對交流信號進行實時掃描,實現全面監測和閉環控制
● 無需人工監控，僅需設定測試、電流和步長，方便快捷高效
● 具有可靠的過熱、過流、過壓及短路自我保護功能
說明書
操作視頻DDGZ系列溫升與保護特性試驗設備采用低功耗、大容量的調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于高壓開關柜，低壓開關柜（ＪＰ柜），母線槽，電流互感器溫升，隔離開關溫升，電力金具溫升實驗，銅包鋼溫升實驗，以及其它新材料的溫升實驗！熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗，母排，電纜等
溫升與保護特性試驗設備主要由交流配電單元、調壓變壓器、變流器、功率補償組件、驅動控制單元、數據采集單元、人機界面、微機控制、溫度采集單元、組態軟件等組成
1.內置高配置工控機，采用可編程控制器PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
2.進口PC機真彩1大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3.本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。
4.只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5.有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。
6.人性化界面，軟件界面友好；
7.自動調節交流電流源。
8.可根據用戶要求定制測試模塊，軟件終身免費升級
9.采用64路測溫模塊 （可選200路測試溫度點）
10.增加功率補償系統
11.數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理，打印。
| 型號 | DDGZ-3000 溫升與保護特性試驗設備 | |
| 輸出電流 | 交流單相3000A | |
| 電路方式 | 特殊工藝接觸式電動調壓器 | |
| 交流輸入 | 相線 | 3Φ4W +G |
| 電壓 | 380V±10%，50Hz±2% | |
| 輸入電流 | 79A 加補償后50A以下 | |
| 輸出 | 相線 | 二相 |
| 電壓 | 0-10自動轉換 根據負載設置 | |
| 電流 | AC0-3000A連續可調, 無級調速方式; | |
| 手動方式輸出，自動方式輸出二種方式。 | ||
| 額定容量 | 30kVA | |
| 穩流精度 | 輸出電流≤±0.5% | |
| 輸出端子 | 接線端子 | |
| 保護 | 電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零 | |
| 精度 | 源效應 | ≤0.3%額定值 |
| 時漂 | ≤1%額定值 | |
| 溫漂 | ≤0.04%額定值／℃ | |
| 顯示設定 | 真彩色顯示 | 可采用7寸 10寸 15寸維綸屏或外接電腦控制 |
| 電流表顯示 | 真彩色液晶和數顯儀表 (6位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字) | |
| 調節設定 | 電流（軟件設定） | |
| 系統 | 整機效率 | ≥90% |
| 耐壓絕緣阻抗 | AC 1800V 1分鐘，20兆歐 | |
| 冷卻裝置 | 強制風扇冷卻 | |
| 噪音 | ﹤60dB（機器前方1mm） | |
| 互感器精度 | 0.2Ｓ級 | |
| 防護等級 | IP20 | |
| 工作環境 | 工作方式 | 長時間溫升實驗 大于8小時 |
| 溫度 | -10℃-50℃ | |
| 濕度 | 0-90%（非凝結狀態） | |
| 海拔高度 | 1500m以下 | |
| 外形 | 結構 | 一體或分體 |
| 尺寸 | 按需訂制 | |
| 重量 | 約1噸 | |
| 母排 | 輸出按每平方1.2個電流計算，在后面 | |
| 溫度巡檢 | 8路模塊 | 可按需要做8路、16路、24路、32路、40路……200路測溫， |
| A級熱電阻 | ＰＴ1000 | |
