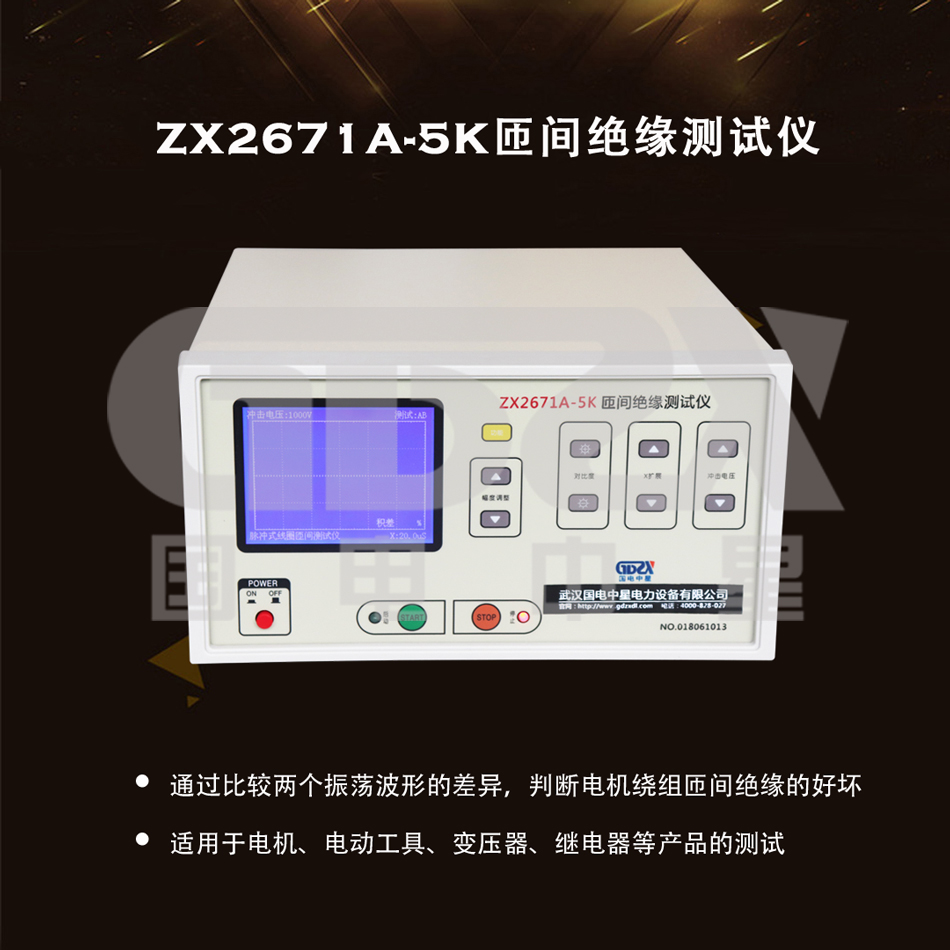

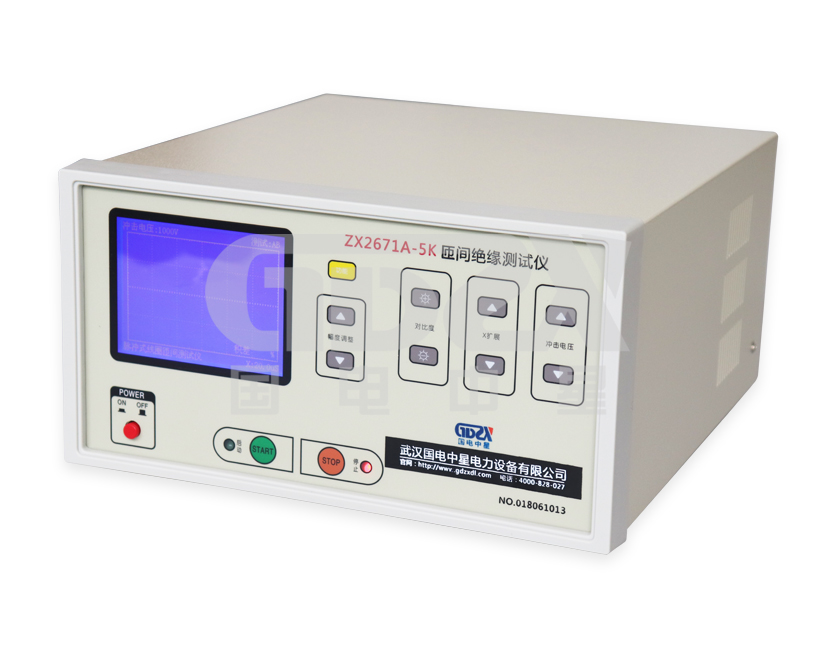

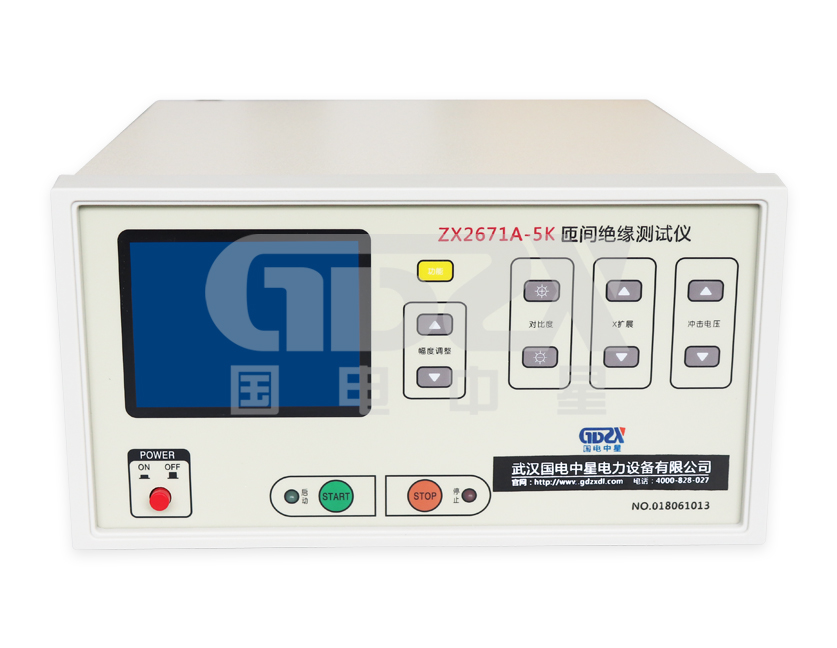

ZX2671A-5K匝間絕緣測試儀采用“沖擊波形比較法”，將具有規定峰值和波前時間的沖擊電壓交替施加于相同設計的被測件與標準件上。通過比較兩個振蕩波形的差異，從而判斷電機繞組匝間絕緣的好壞。對電暈放電、局部短路、接線錯誤、嵌線錯識、線圈平衡、相間短路等各類故障均能直觀地判別。

本儀器采用測量技術與線路設計，各項性能和技術指標高于國內同類產品。可廣泛用于小型電機、分馬力電機、微特電機、電動工具、變壓器、繼電器等產品的測試。

本儀器操作簡單，安全可靠，符合GB 755-87、JB/Z 294-87、JB／Z 346-89標準。

1. 脈沖峰值電壓： 500～5000V （100V步進）

2. 脈沖電容：0.01 uF

3. 波前時間：0.5 uS

4. 測試精度：< 5%（1kV～5kV）

5. 液晶顯示：分辨率：320×240；5.1英寸；藍底白字

6. 功    耗：40 W

7. 工作電源：AC220V±10%，50Hz

8. 環境溫度：0℃～40℃

9. 相對濕度：≤85%

10. 外形尺寸：380(W)×190(H)×470(D)

11. 重    量：7.2kg

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
