操作視頻ZXCJV系列沖擊電壓發生器主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗，檢驗絕緣性能。它可產生標準雷電波、操作波、雷電截波、振蕩雷電波、振蕩操作波、線路絕緣子陡波、合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形，技術指標符合國家標準和IEC標準的規定，已通過鑒定，主要技術性能處于國內高水準，達到國際同類產品的較高水平。
產品別稱
雷電沖擊電壓發生器，防雷電沖擊試驗裝置，雷電沖擊電壓試驗系統，高壓沖擊試驗裝置
1、成套裝置配套完整，電壓等級齊全。
2、沖擊電壓發生器回路電感小，并采取帶阻濾波措施，在大電容負載下仍能產生標準沖擊波，負載能力大。
3、電壓利用系數高，雷電波和操作波分別不低于85%和80%。
4、調波方便，操作簡單，同步性能好，動作可靠。
5、采用恒流充電自動控制技術，自動化程度高，抗干擾能力強。
6、成功開發沖擊波形數字分析系統和沖擊電壓試驗數據微機在線處理系統，大大提高了沖擊電壓試驗技術水平和試驗效率。
標稱電壓（kv) | 沖擊電容量（μF） | 級電容量（μF） | 沖擊能量（KJ） | 級電壓（kv） | 級數 | H（mm） | H1（mm） | H2（mm） | 重量（kg） |
±300 | 0.1625 | 0.325 | 7.31 | ±150 | 2 | 1461 | 840 | 420 | 547 |
0.25 | 0.5 | 11.25 | 611 | ||||||
±450 | 0.1083 | 0.325 | 10.97 | 3 | 1881 | 1260 | 420 | 694 | |
0.1666 | 0.5 | 16.87 | 758 | ||||||
±600 | 0.08125 | 0.325 | 14.63 | 4 | 2301 | 1680 | 420 | 842 | |
0.125 | 0.5 | 22.5 | 906 | ||||||
±750 | 0.065 | 0.325 | 18.28 | 5 | 2721 | 2100 | 420 | 1006 | |
0.1 | 0.5 | 28.13 | 1166 | ||||||
±900 | 0.0542 | 0.325 | 21.95 | 6 | 3141 | 2520 | 420 | 1186 | |
0.0833 | 0.5 | 33.74 | 1378 | ||||||
±1050 | 0.0464 | 0.325 | 25.58 | 7 | 3561 | 2940 | 420 | 1366 | |
0.0714 | 0.5 | 39.36 | 1697 | ||||||
±1200 | 0.0406 | 0.325 | 29.23 | 8 | 3981 | 3360 | 420 | 1545 | |
0.0625 | 0.5 | 45 | 1801 |

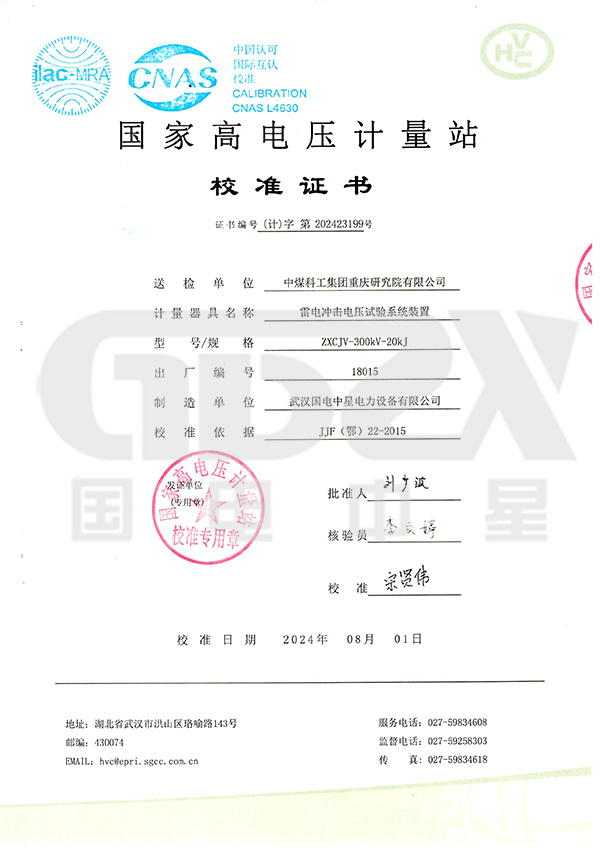

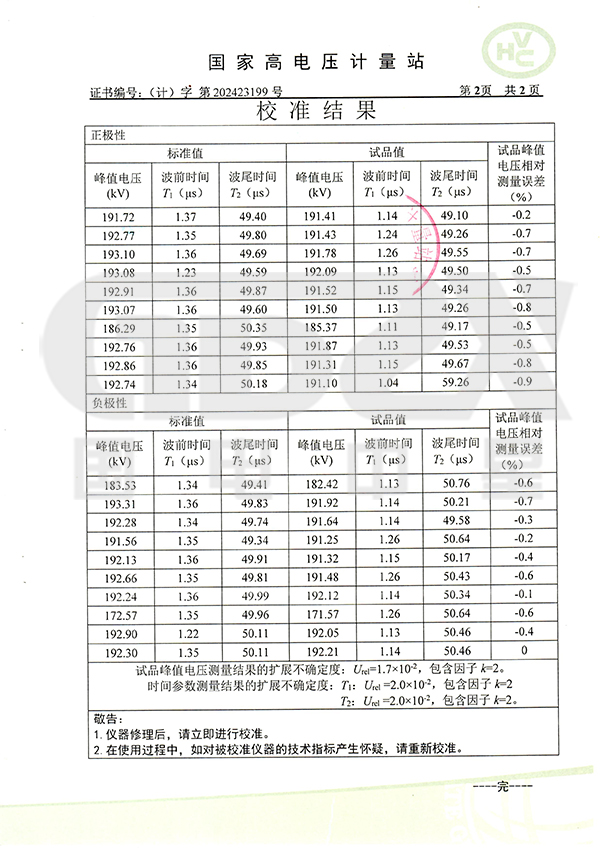

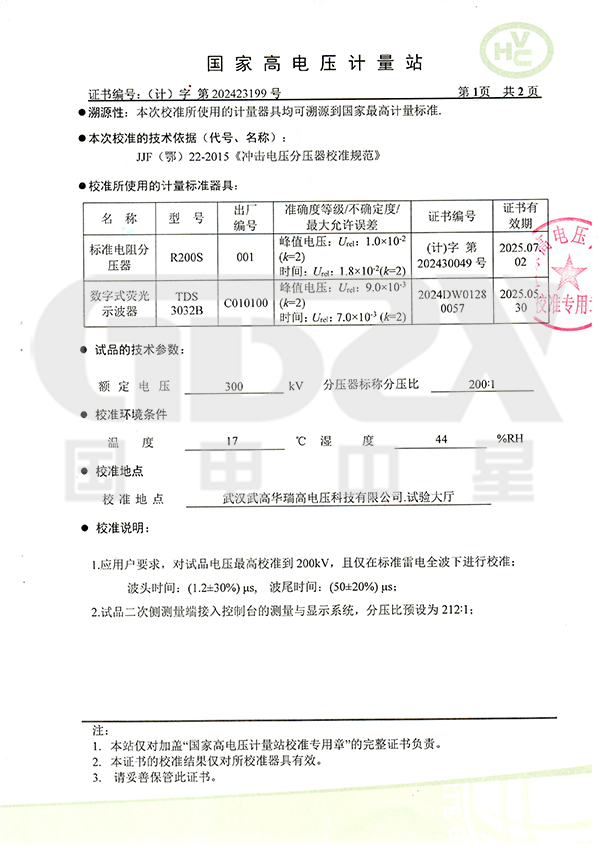

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系
-
