遠程核相技術新突破：TAG-9003無線高壓衛星授時核相儀功能解析

隨著電力系統規模的不斷擴大和運行環境的日益復雜，核相作業的安全性與準確性要求越來越高。TAG-9003遠程無線高壓核相儀融合衛星授時技術，實現了從傳統近距離核相向超遠距離、全場景核相的跨越。本文從技術角度對該設備的核心功能與性能特點進行分析，為一線技術人員提供選型與使用參考。

一、設備概述與主要組成

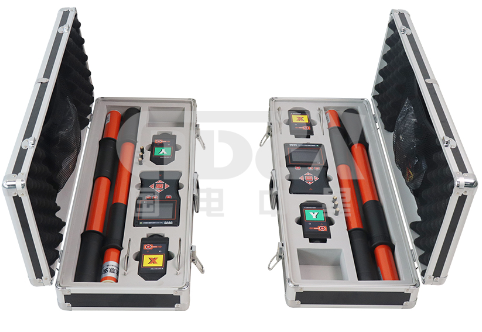

TAG-9003由X/Y接收器、X/Y探測器、絕緣桿等組成，支持環網柜、開關柜、架空線路等多種場景的核相作業。設備集成衛星授時核相、普通無線核相、驗電、頻率與相序測試等功能，具備較好的設備集成性與現場適應性。

二、核心功能與技術特點

1. 多模式核相機制

●   衛星授時核相模式：基于六合一多模衛星模塊（支持北斗、GPS、GLONASS等系統），實現聯合授時，授時精度＜30ns，核相距離可超過500km，適用于跨區域、地下、礦井等信號受限環境。

●   普通無線核相模式：采用315/433MHz無線傳輸，核相距離約160m，適用于常規現場核相。

●   持續核相能力：衛星授時成功后，在無衛星信號環境下可持續核相30分鐘以上，保障特殊場合作業連續性。

2. 高兼容性電壓范圍

●   核相電壓覆蓋AC 1V～550kV，兼顧低壓配電與高壓輸電場景。

●   支持接觸式與非接觸式核相：

◆   35kV以下裸導線或110kV以下絕緣導線可直接接觸核相；

◆   35kV以上裸導線推薦非接觸感應核相，提升作業安全性。

3. 智能化輔助功能

●   語音提示：實時播報“同相、異相、信號正常”等狀態。

●   數據保持與查閱：支持測試數據存儲與翻查，便于記錄與分析。

●   自動換檔與背光調節：根據電場強度自動調節增益，適應復雜現場環境。

三、關鍵性能參數

●   相位測量精度：衛星授時模式≤±5°，普通模式≤±10°

●   頻率范圍：45Hz～75Hz，精度≤±2Hz

●   分辨力：相位1°，頻率0.1Hz

●   電源與續航：接收器與探測器均內置鋰電池，支持USB充電，連續工作約10小時

●   絕緣性能：絕緣桿耐壓AC 110kV（全拉伸），探測器與接收器絕緣耐壓AC 2000V

●   環境適應性：工作溫度-10℃～40℃，防護等級IP63，具備一定防塵防水能力

四、與傳統核相方式對比

五、應用建議與注意事項

1.場景選擇：

●   遠距離、跨區域核相優先選用衛星授時模式；

●   常規配電線路檢修可使用普通無線模式。

2.使用準備：

●   首次使用需在開闊場地完成衛星搜星（首次約3分鐘），后續熱啟動約1秒；

●   作業前確認設備電量充足，探測器與接收器開機時間差不宜過大。

3.安全操作：

●   35kV以上線路務必采用非接觸核相，逐步接近導線至感應信號穩定；

●   絕緣桿需完全拉伸并保持清潔干燥，作業時注意最小安全距離。

4.數據研判：

●   同相判定：兩接收器相角差0°～30°；

●   異相判定：相角差90°～150°或210°～270°。

六、總結

TAG-9003遠程無線高壓核相儀通過衛星授時技術與多模式核相機制的融合，顯著拓展了核相作業的空間范圍與環境適應性。其高集成度設計、良好的絕緣性能與智能化輔助功能，為電力系統運維人員提供了更安全、高效、靈活的核相解決方案。在電網結構日趨復雜、新能源并網規模擴大的背景下，該類設備在提升核相作業可靠性、適應多場景作業需求方面具有積極意義。
