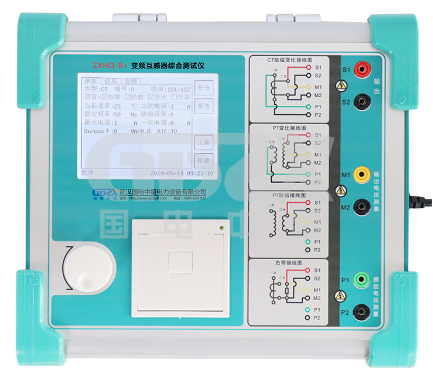

互感器測試的技術集成與革新：ZXHQ-B系列變頻綜合測試儀深度解析

在電力系統的安全運行與計量檢定中，互感器的性能測試是至關重要的一環。面對種類繁多、標準各異的CT和PT，傳統測試設備往往存在功能單一、接線復雜、效率低下等痛點。ZXHQ-B系列變頻互感器綜合測試儀的出現，以高度集成化和智能化的設計，為現場和實驗室的互感器測試提供了一套高效的解決方案。

一、 全能化測試平臺：告別設備堆砌

傳統測試流程中，完成一只CT的直阻、勵磁（伏安特性）、變比、極性、負荷等測試，往往需要多臺設備并多次更換接線，不僅耗時耗力，還引入了接線錯誤的風險。

ZXHQ-B系列的核心優勢在于其功能的高度集成：

○   一鍵式測試：對于CT，除負荷測試外，直阻、勵磁、變比極性等核心測試項目均可采用同一種接線方式一鍵完成，極大地簡化了操作流程，提升了測試效率。

○   寬范圍覆蓋：無論是保護類、計量類還是暫態特性（TP類）CT，或是保護類PT的電磁單元，該系列儀器均能勝任其勵磁特性、變比、極性、二次繞組電阻等關鍵參數的測試要求。

這種設計理念，將技術人員從繁瑣的設備管理和接線工作中解放出來，使其能更專注于測試結果本身的分析與判斷。

二、 核心技術指標與選型對比

該系列測試儀的性能指標充分考慮了現場應用的嚴苛需求：

○   強大的輸出能力：提供0~180Vrms交流電壓和12Arms（峰值36A）的電流輸出，結合基于低頻法的測試原理，能夠有效應對拐點電壓高達45kV的高壓CT測試，拓展了儀器的應用場景。

○   優異的測量精度：全系列變比測量精度達到±0.2%，相位測量精度±5min，滿足絕大多數高標準的檢定需求。

○   堅固與便攜并存：重量控制在8公斤以下，體積小巧，真正實現了實驗室級精度與現場級便攜性的統一。

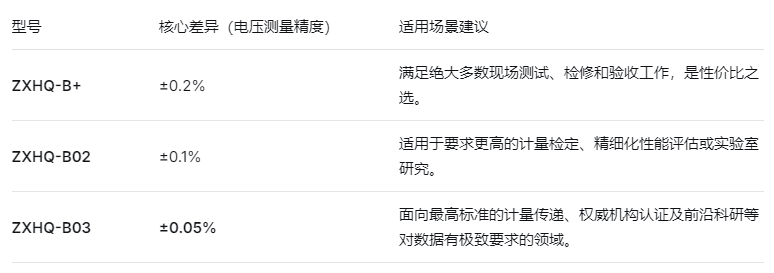

在系列內部，不同型號主要通過電壓測量精度進行區分，為用戶提供了清晰的性能階梯與選型依據：

這種梯度化的產品設計，使得用戶可以根據自身對數據精度的實際需求和預算，選擇最合適的型號，避免資源浪費。

三、 智能化與數據管理：賦能深度分析

ZXHQ-B系列不僅是一臺測試儀器，更是一個數據采集與分析終端。

○   自動計算與標準內置：儀器能自動計算并給出拐點電壓/電流、10%/5%誤差曲線、ALF、FS等關鍵參數，并內置GB20840.1（IEC60044-1）等主流國際、國內標準，自動依據互感器類型選擇測試標準，減少了人為判讀的誤差和復雜性。

○   海量存儲與報告生成：可本地存儲2000組測試數據，并通過U盤導出。配合上位機軟件，能夠直接生成詳細的WORD格式測試報告，實現了測試數據的數字化管理，為設備狀態追蹤和故障分析提供了有力支持。

四、 總結：技術價值的綜合體現

綜上所述，ZXHQ-B系列變頻互感器綜合測試儀的價值，體現在三個層面的“對比”上：

1.與傳統多設備方案的對比：它通過集成化解決了效率低下和接線復雜的問題。

2.與單一功能儀器的對比：它通過全能化測試能力，覆蓋了更廣泛的互感器類型和測試項目。

3.在系列內部的對比：它通過精度梯度化的型號設計，為用戶提供了靈活而經濟的選擇方案。

對于從事繼電保護、計量檢定或互感器運維的技術人員而言，該儀器不僅是一個強大的工具，更是提升工作質量、推動測試流程標準化與智能化的重要助力。它的廣泛應用，將有助于進一步保障電力系統一次設備測量的準確性和二次保護動作的可靠性。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
