高精度與便攜性兼?zhèn)洌篎RC系列交直流高壓分壓器技術解析與應用

在電力系統試驗、高壓設備檢測及科研測量中，高壓分壓器是一種關鍵測量設備，用于將高電壓轉換為低電壓信號，以供儀表讀取或數據采集。FRC系列交直流高壓分壓器作為一種既可測量直流高壓又可測量交流高壓的多功能儀器，憑借其高精度、良好的線性特性以及穩定的性能，已成為現場高壓測量的理想選擇。本文將從技術指標、結構特點及應用優勢等方面對該系列分壓器進行詳細分析，并為技術人員提供選型與使用參考。

一、產品概述

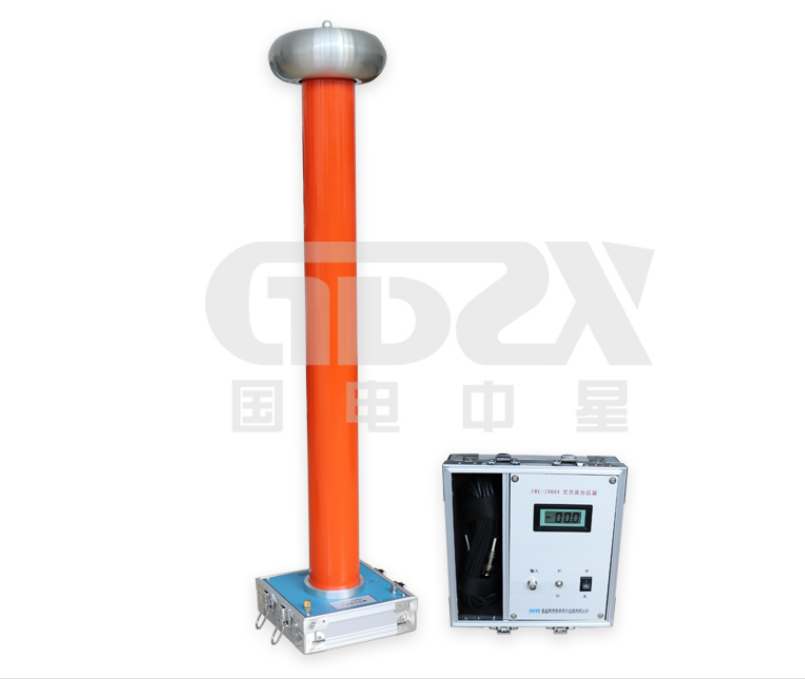

FRC系列交直流高壓分壓器采用平衡式等電位屏蔽結構和高品質電子元件，整體封裝于完全密封的絕緣筒內。該設計不僅有效抑制了局部放電，還顯著提高了設備的抗干擾能力和長期穩定性。分壓器與測量?jī)x表通過屏蔽線連接，支持遠距離讀數，兼具操作安全性和數據直觀性。

該產品也被廣泛稱為交直流數字分壓器、阻容式交直流分壓器、高壓直流分壓器等，適用于變電站、高壓實驗室、電力設備生產測試等多種場合。

二、主要技術指標對比分析

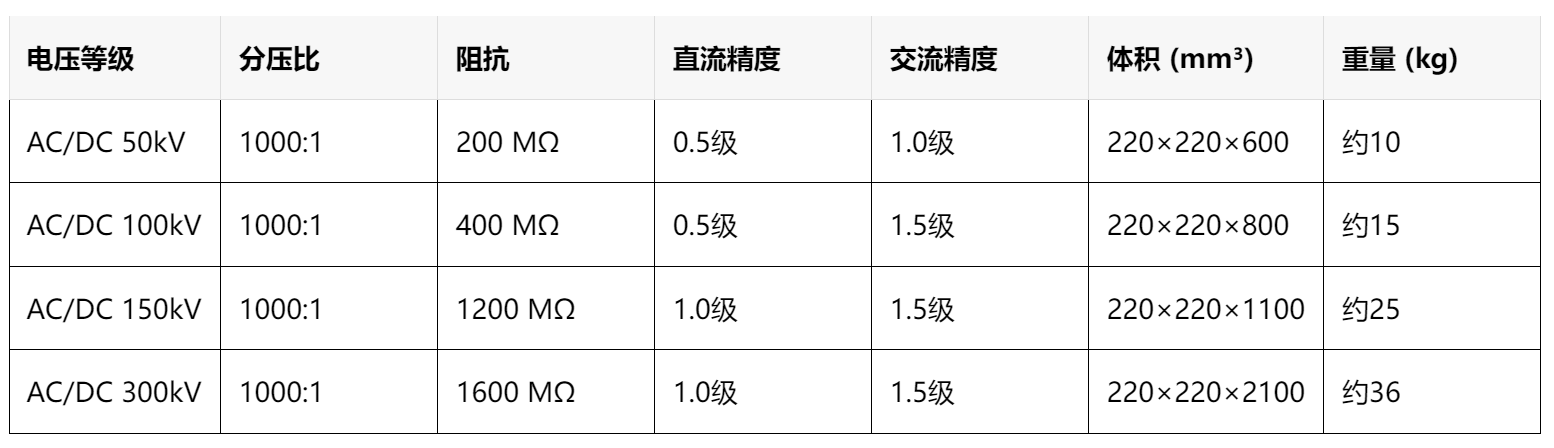

FRC系列提供多種電壓等級，覆蓋AC/DC 50kV～300kV范圍。如下表所示，不同規格在阻抗、精度、體積和重量等方面存在明顯差異，適用于不同應用場景：

關鍵指標解讀：

• ●      分壓比：全系列統一為1000:1，便于配套標準測量?jī)x表，讀數直觀。

• ●      輸入阻抗：隨著電壓等級提高，阻抗顯著增加（200MΩ～1600MΩ），有效降低對被測量系統的影響，尤其適合高阻抗回路測量。

• 精度性能：

• ●      直流測量精度普遍較高（0.5級～1.0級），適合對直流高壓有嚴格要求的場合，如HVDC系統測試。

• ●      交流精度保持在1.0～1.5級，滿足大多數工頻及高頻高壓測量需求。

• 體積與重量：

• ●      全系列設備截面尺寸保持一致（220×220mm），高度隨電壓等級增加。

• ●      重量從10kg到36kg，中低電壓型號便于攜帶，適合現場作業；高電壓型號雖重量增加，仍屬同類產品中較輕便。

三、結構與性能特點

1. ●      等電位屏蔽結構：
   有效避免外部電場干擾，保證測量結果穩定可靠。

2. ●      優質絕緣與封裝工藝：
         采用進口填充材料，結構緊湊，局部放電量極低，絕緣性能優異，保障設備與人員安全。

3. ●      高線性度與輸入阻抗：
         線性度良好，減小非線性誤差；高輸入阻抗確保對被測電路影響最小。

4. ●      環境適應性：
         工作溫度0~40℃，濕度≤85%RH，能適應大多數現場試驗環境。

四、應用建議與選型指南

• ●      50kV型號：適用于中低壓設備檢測、院校實驗、配電系統測試等場景，重量輕、便于攜帶。

• ●      100kV～150kV型號：常見于高壓開關、互感器、電纜等設備的交直流耐壓試驗，兼顧精度與便攜。

• ●      300kV型號：適用于超高壓設備、電力變壓器、GIS等場合的高壓測量，雖體積較大，但仍?xún)?yōu)于傳統分壓設備的便攜性。

五、結語

FRC系列交直流高壓分壓器融合高精度測量與優良便攜設計，其多電壓等級、統一的分壓比和良好的環境適應性，使其成為高壓測試領域的理想工具。技術人員在選型時應根據實際電壓需求、精度要求及現場條件進行綜合判斷，以充分發揮該設備的性能優勢。

注：本文數據基于產品技術指標編制，具體使用請以實際工況和設備說明書為準。
