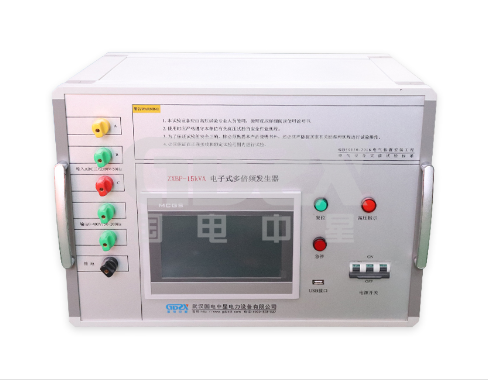

高效能多頻段電力檢測技術革新——ZXBP系列電子式多倍頻發生器的原理與應用

在電力設備絕緣性能檢測領域，感應耐壓試驗是驗證變壓器、互感器等設備縱絕緣可靠性的核心環節。傳統試驗設備常受限于體積大、頻率單一、效率低等問題。ZXBP系列電子式多倍頻發生器憑借其模塊化設計、多頻段輸出能力及智能化操作特性，成為行業技術革新的標桿產品。本文將從技術原理、性能優勢及場景應用等角度，深度解析該設備的創新價值。

一、核心技術原理與架構設計

1.多倍頻生成機制
ZXBP系列基于電力電子變頻技術，通過高頻PWM調制與多級濾波系統，實現50Hz基頻至200Hz（四倍頻）的精準輸出。其核心電路采用三相橋式逆變拓?fù)浣Y(jié)構，結合DSP數字信號處理器，確保頻率切換誤差小于±0.5%。

2.自適應電源兼容技術
設備支持三相380V±10%與單相220V雙模式輸入。當接入單相電源時，系統自動切換至半橋模式，通過動態功率分配算法維持50%額定容量輸出，解決現場電源條件受限的難題。

3.波形優化方案
內置諧波抑制模塊與零相位校正技術，將輸出波形畸變率控制在3%以?xún)?nèi)，符合GB/T 16927.1-2011《高電壓試驗技術》對試驗電壓波形的嚴苛要求。

二、性能優勢與功能突破

輕量化與高功率密度
采用IGBT高頻開關器件與一體化散熱設計，功率密度達2.5kW/kg，較傳統電磁式設備減輕60%，滿足變電站、工廠車間等場景的移動檢測需求。

全頻段覆蓋能力
支持50Hz/100Hz/150Hz/200Hz四檔頻率切換（見表1），可適配不同絕緣測試標準：

50Hz：常規工頻耐壓試驗

100Hz：短時感應耐壓（如IEC 60076-3標準）

150-200Hz：長時感應耐壓（ACLD試驗）

智能保護系統
集成過流、過壓、過熱三重保護機制，故障響應時間小于10ms，配合LCD觸摸屏實時顯示電壓/頻率曲線，實現"測試-監測-保護"全閉環控制。

三、典型應用場景與效益分析

1.電力系統運維檢測
適用于110kV及以上變壓器感應耐壓試驗，通過四倍頻高壓輸出模擬系統諧振過電壓，提前暴露匝間絕緣缺陷。案例數據顯示，某500kV變電站使用ZXBP設備后，單臺變壓器檢測時間由8小時縮短至2.5小時。

2.互感器制造質控
在電磁式電壓互感器（VT）生產線上，利用150Hz高頻輸出可精準檢測層間絕緣漆膜耐壓強度，不良品檢出率提升至99.7%。

3.科研機構模擬測試
支持自定義頻率-電壓曲線編程功能，為新型絕緣材料（如納米復合紙）的高頻介電特性研究提供可控試驗平臺。

四、行業技術發展趨勢展望

隨著特高壓電網建設與新能源并網需求增長，ZXBP系列的技術迭代方向呈現三大特征：

數字化升級：開發遠程控制接口（如IEC 61850協議），實現與智能變電站系統的無縫對接；

綠色節能設計：采用SiC寬禁帶半導體器件，將整機效率由92%提升至97%；

AI診斷擴展：基于試驗數據構建絕緣缺陷圖譜庫，搭載機器學習算法實現故障類型自動識別。

ZXBP系列多倍頻發生器通過技術創新，突破了傳統試驗設備的功能邊界，其多頻段輸出、高精度控制及場景適應能力，正在重塑電力設備絕緣檢測的技術范式。未來，隨著電力系統智能化升級，該設備將在設備全生命周期管理、電網安全預警等領域發揮更核心的作用。
