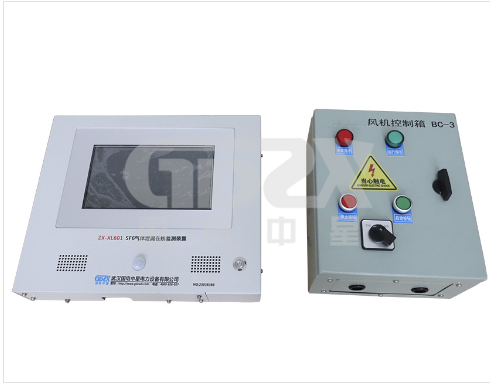

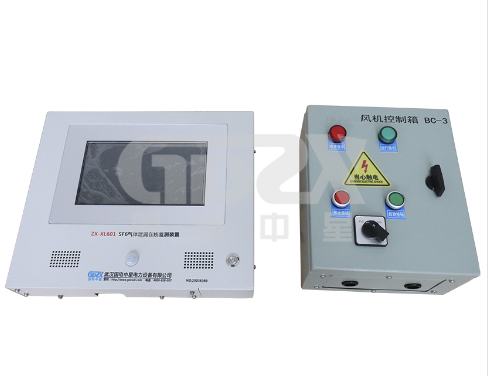

ZX-XL601 SF6氣體泄漏在線監測裝置技術解析

隨著電力系統智能化升級與安全標準提升，SF6氣體絕緣設備的泄漏監測成為保障電網安全運行的重要環節。ZX-XL601 SF6氣體泄漏在線監測裝置憑借其創新設計理念與智能化監測體系，為GIS設備室構建起全天候立體化安全防護網。本文將從技術架構、功能特性及行業價值三個維度深度解析這一智能化監測解決方案。

一、系統架構與工作原理
      該裝置采用三級模塊化架構設計：

1.前端感知層：搭載瑞士進口雙氣變送器，集成SF6/O2雙傳感器陣列，支持0-1500ppm寬量程檢測，配合溫濕度復合探頭實現環境參數全感知。

2.數據處理層：A33四核Cortex-A7處理器構建核心運算單元，實現每秒2000次數據采樣與實時分析。

3.人機交互層：10.1寸工業級觸控屏搭載智能操作系統，支持多點組態顯示與歷史數據可視化分析。

通過RS485總線構建分布式監測網絡，單系統可擴展至256個監測節點，滿足500kV變電站等大型場景的部署需求。

二、創新技術亮點

1.智能預警體系

三級預警機制：預報警（10ppm）、緊急報警（用戶自定義）、缺氧報警（<18% O2）。

多模態告警聯動：聲光報警+風機自啟+遠程通信（Modbus RTU協議）。

泄漏定位算法：基于時域特征的泄漏源追蹤技術，定位精度達±0.5m。

2.可靠性強化設計

軍品級元器件耐受-40℃~85℃工作溫度。

傳感器自校準技術，實現0.1%FS年漂移控制。

雙電源冗余設計（AC/DC 185-265V）。

3.智慧運維功能

數據存儲：支持10萬條事件記錄，循環存儲周期≥5年。

遠程控制：支持SCADA系統集成與云端數據對接。

智能排風：定時/強制/聯動三種通風模式，觸點容量達380V/25A。

三、行業應用價值

1.安全合規性：嚴格遵循GB/T 8905、DL/T 639等標準，滿足國家電網十八項反事故措施要求。

2.經濟效益：相比傳統檢測方式，運維成本降低60%，事故響應時間縮短至15秒。

3.智能化升級：通過邊緣計算實現本地決策，降低對主控系統依賴，構建自主可控的安全體系。
        ZX-XL601裝置通過多傳感融合、智能算法與工業物聯網技術的深度集成，實現了SF6氣體監測從被動防御到主動預警的跨越式發展。其模塊化設計不僅適配現有變電站改造需求，更為未來數字孿生變電站建設提供了可靠的數據感知節點，標志著電力設備氣體監測進入智能化3.0時代。隨著新型電力系統建設加速，此類智能監測裝置將在保障電網安全、推動運維數字化轉型方面發揮更重要作用。
