ZX-JF204局部放電及溫度監測裝置的技術解析與配電系統智能化運維應用

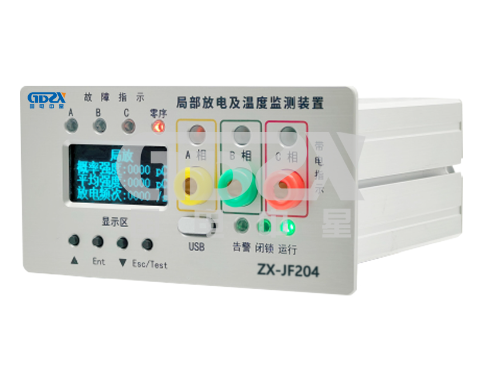

隨著配電網設備智能化需求的提升，在線監測技術成為保障電力設備可靠運行的核心手段。ZX-JF204局部放電及溫度監測裝置作為集成化在線監測終端，通過多維度參數采集與分析能力，為20kV以下配電設備提供了絕緣狀態評估和故障預警的創新解決方案。本文從技術原理、功能架構及工程應用角度對該裝置進行深入剖析。

一、裝置技術架構與核心功能

1. 多參數融合監測體系

裝置采用"傳感層+主機層"架構設計：

傳感層：配置電子CT實現非侵入式測量，同步采集電纜溫度（-40~120℃/±0.5℃）、工頻電流（5~1200A/±5%）及局部放電信號。

主機層：集成IEC60270標準脈沖電流法檢測模塊，支持100kHz~5MHz寬頻帶信號處理，實現0~5000pC范圍內的局部放電定量分析。

2. 智能診斷算法

三重故障判別機制：

短路故障：800A±10%閾值觸發（可定制）。接地故障：20/50A±10%雙模式判別。

溫度告警：60±1℃閾值聯動。

局放特征分析：基于概率強度、平均強度、放電頻次（≤5000次/秒）構建三維診斷模型。

3. 抗干擾技術突破

采用自適應數字濾波技術，在復雜電磁環境下實現10pC級檢測靈敏度（優于行業常規20pC水平），信噪比提升40%以上。

二、關鍵技術指標解析

三、工程應用實踐要點

1. 安裝配置優化

電子CT布置：建議在電纜接頭、終端等局放易發點布置檢測點，間距≤3m。

主機安裝：優先選擇柜體通風良好區域，避免強電磁干擾源。

2. 參數整定策略

短路電流閾值：需結合線路最大負荷電流的1.5~2倍設定。

溫度報警梯度：建議設置55℃預警/60℃跳閘的階梯式保護。

局放基線校準：設備投運前需進行72小時背景噪聲學習。

3. 調試與維護

利用內置調試模式模擬：可通過注入10-1000pC標準脈沖驗證檢測回路。

數據有效性驗證：比對局放頻度與溫度變化曲線的相關性（典型相關系數＞0.7）。

四、智能運維應用場景

1.電纜接頭老化監測：通過局放趨勢分析（周環比增長＞30%預警）結合溫度異常定位缺陷點。

2.開關柜絕緣劣化預警：當放電頻度＞2000次/秒且概率強度持續＞500pC時觸發檢修提醒。

3.故障錄波分析：記錄故障前10秒至故障后5分鐘的完整數據波形，支持故障反演。

4.能效管理：基于電流測量數據建立線路負載率模型，優化運行方式。

五、技術發展展望

本裝置已實現：

1.局放檢測與溫度監測的數據融合診斷

2.邊緣計算能力（內置32位ARM處理器）
      未來可擴展：

3.加入振動監測模塊構建多維感知體系

4.開發基于AI的局放模式識別算法

5.支持IEC61850通信協議升級

ZX-JF204裝置通過創新性的技術集成，實現了配電設備狀態監測從"單一參數報警"到"多維度健康診斷"的跨越。其符合DL/T1433-2015《配電設備在線監測裝置技術規范》的設計理念，為構建智能配電網提供了可靠的技術支撐。建議運維單位重點關注裝置的概率強度趨勢分析功能，建立設備絕緣狀態的時間序列數據庫，推動預防性檢修體系的數字化轉型。
