電力絕緣工具和安全用具電氣試驗方法

絕緣工具和安全用具是電氣維修、帶電操作、帶電檢查不可缺少的工具和用具。為保證運行檢修和帶電作業人員的安全必須對新使用的絕緣工具和安全用具進行驗收試驗。

電氣試驗項目：絕緣電阻的測試、工頻交流耐壓試驗。

絕緣電阻的測量

對絕緣工具表面絕緣電阻的測量，應使用2500V兆歐表。測量時可使兆歐表的“L”端及“E”端引出線的測試電極(電極寬2cm)相距2cm左右，依次平行移動至有效長度的全表面，在此過程中連續轉動搖表(或電動式兆歐表連續工作)，其絕緣電阻值應無變化，在一般溫度和濕度下，測得的絕緣電阻值不得低于700MΩ。

工頻交流耐壓試驗

對絕緣工具的試驗電壓是根據絕緣工具可能遭受的操作過電壓數值來考慮的，并要有10%的裕度，按系統中的最大工作電壓的1.1倍為試驗電壓，對絕緣工具進行耐壓試驗。

6-10kv系統的操作過電壓按4倍線電壓考慮，其試驗電壓為：4x10x1.1=44kV。

35kv系統的操作過電壓按4倍相電壓考慮，其試驗電壓為：89kV。

按絕緣工具的有效絕緣長度施加試驗電壓，往往受到試驗設備的限制，由于試驗電壓較高，需要分段進行試驗，這時工具每厘米絕緣長度的試驗電壓按上述計算值還應提高20%，這樣根據絕緣工具的最小有效絕緣長度可以計算出每厘長度應加的試驗電壓值。

試驗方法如下：

絕緣桿、繩、梯的耐壓試驗：用細裸銅線或細裸鋁線等作電極，纏繞于試品上，并按等距離布及各部位(例如間隔30cm)。

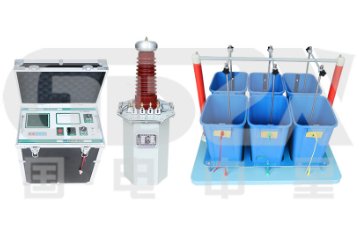

絕緣手套、絕緣靴的耐壓試驗：將手套、靴內注水，水面距上沿5cm，并將其置于水箱內，浸入水中，根據手套的不同高度調節水箱的升降框，使手套內外水位相同，將電極插人手套內加壓，要注意手套露出水面的部分應保持干燥。

絕緣墊類的耐壓試驗：可用金屬板作電極，電極距離調整到與試品直接接觸，電極的直徑為2.5mm，電壓加在兩極板上；試品由兩極板拉過，凡使用部分均應獲得試驗，單在邊緣處留有足夠距離，以免試驗過程中出現沿面放電。

高壓驗電器的清晰發光電壓檢查：宜采用變比較小，宜于讀得準確電壓值的試驗變壓器。升壓速度均勻、緩慢，待燈光清晰而且穩定時，讀取電壓表指示值，此電壓為清晰發光電壓。一般應重復2-3次。
