直流電阻測試儀現場測試使用方法及操作步驟

直流電阻測試儀主要是通過檢測直流電阻的阻值大小，它專門是用來確定在閉合的環形回路中，引線的焊接或連接質量，變壓器繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況，且變壓器繞組的直流電阻的測試是變壓器在交接試驗、預防性試驗中，重要的試驗項目。

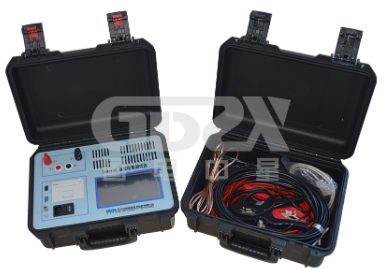

直流電阻測試儀內置大容量鋰電池，儀器與測試線采用機線一體設計，產品體積小巧，便于攜帶。產品不僅適合變壓器、互感器、電抗器等感性試品的測量，而且適合銅排、導線、開關觸點等阻性試品的測量，儀表測試速度快、準確度高。

直流電阻測試儀的測試及操作方法如下：

1、直流電阻測試儀的接線

把被測試品通過電纜與本機的測試接線柱連接，連接牢固，防止虛接。

2、直流電阻測試儀的量程選擇

打開電源開關，顯示屏上會顯示"歡迎使用"，這時可通過電流鍵對選用電流進行選擇。右上角電池標記顯示電池電量。每按一下選擇鍵，顯示屏上會滾動出現各電流及量程。

3、直流電阻測試儀的測試

當選擇好電流后，按下測試鍵就開始測試，顯示屏指示充電電流值同時提示"正在充電"，當電流穩定后顯示屏顯示所使用的測試電流，同時提示"正在測試"，提示"連續測試"，之后"顯示按鈕"開始閃爍，顯示電流值和電阻值，按測試鍵可以重新測量但電流維持不變。

測試時當所選電流太小時，會提示"選大電流，因?yàn)殡娏魈〔焕谛盘?hào)穩定，此時應更換電流，讓這種儀器提高輸出電流。特殊情況可以不換量程，繼續測量。

測試時當所選電流太大時，因?yàn)殡娮杼髢x器電流充不上去，此時應更換適當電流檔，重新測試。

4、測試完畢

按"復位"鍵，直流電阻測試儀電源將與繞組斷開，同時放電，音響報警，這時顯示屏顯示"正在放電"回到電流選擇狀態，此時可不必等待放電結束，可選擇電流按測試鍵直接測試，放電音響結束后，可重新接線，進行下次測量或拆下測試線結束測量。

5、當電池電量不足時顯示："電量不足請充電"

這時請關閉電源開關，將充電器插入充電插孔即可充電。充電器指示燈紅色表示正在充電。當充電指示燈變?yōu)榫G色表示電池充電完成。不要對電池過度放電，否則將有損電池。
