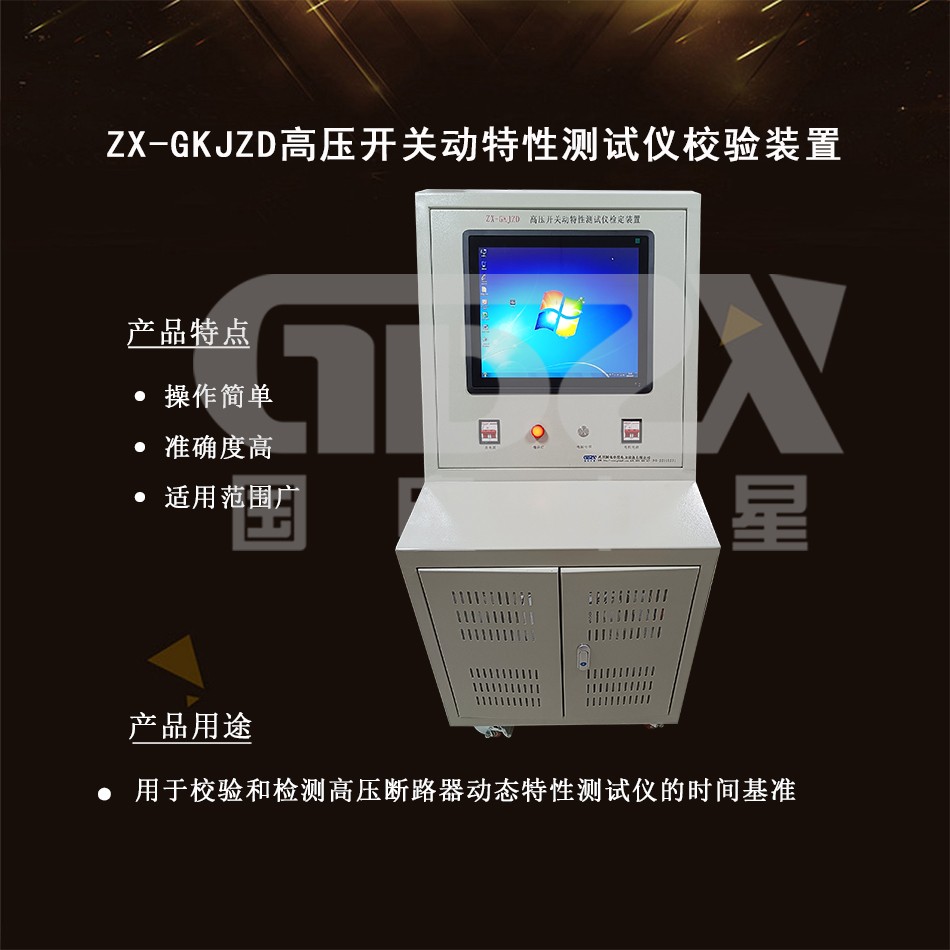

本儀器采用ARM控制配合CPLD芯片產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。斷路器行程速度校準運動平臺，采用美國進口高速磁懸浮電機和驅動系統，精度1微米的光柵傳感器采樣，準確測試傳感器運動行程和速度。

1 、本裝置可12路斷口同時輸出，可同時模擬12個高壓斷路器觸頭斷口的合/分閘。

2、 可同時模擬高壓斷路器合閘或分閘時間，可在 1－20000.000ms范圍內任意設置，分辨率：1μs，

精度：0.001%讀數±5μs。

3、 彈跳脈沖個數可在  0－250 個范圍內任意設置，彈跳頻率1kHz、2kHz、4kHz、8kHz可選擇。

4、 支持不同期測試。

5 、行程設置范圍：10mm-800mm, 分辨率：0.01mm, 精度：0.1%讀數±0.15mm

6、 速度設置范圍：0.1m/s-6.0m/s，分辨率：0.01 m/s，精度：0.1%讀數±0.01 m/s

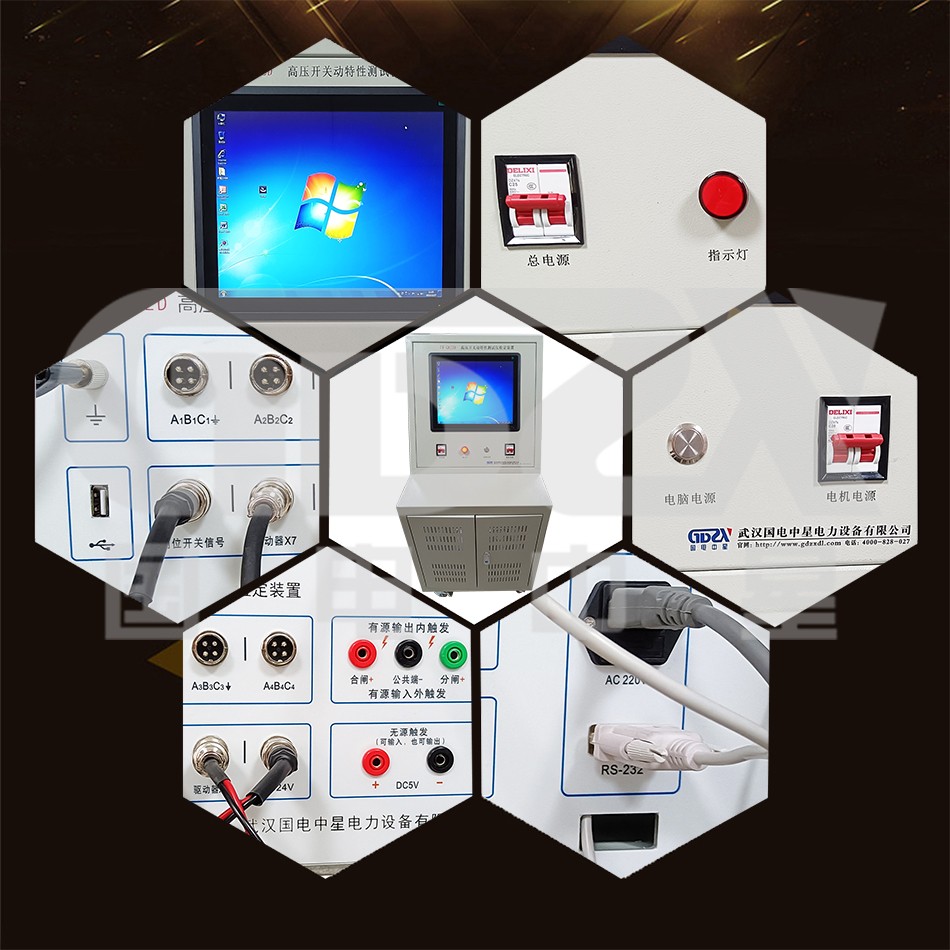

7、 支持內部觸發、外部觸發、有源觸發、無源觸發。

8、時間校驗及系統控制操作臺重量約70公斤左右，行程速度校驗運動平臺約180公斤。

9、環境溫度：10－30度  環境濕度：小于85％

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

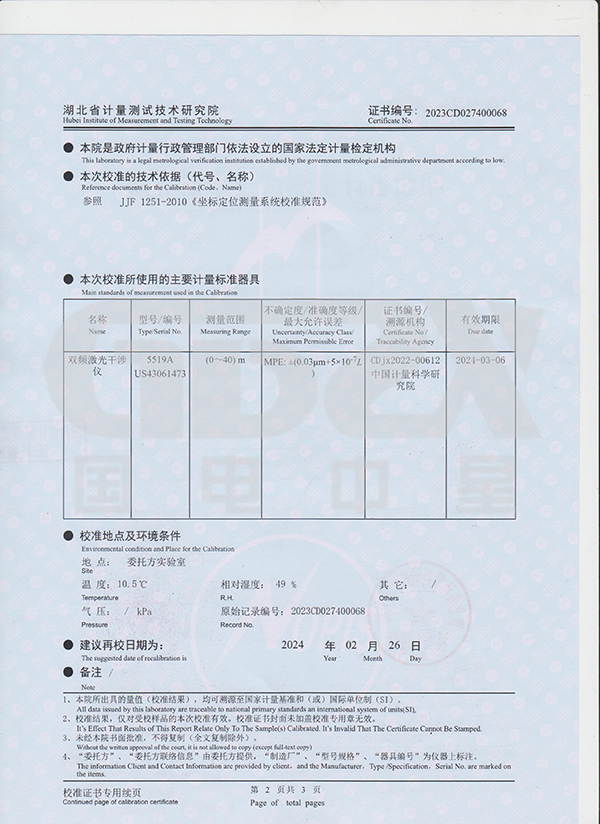

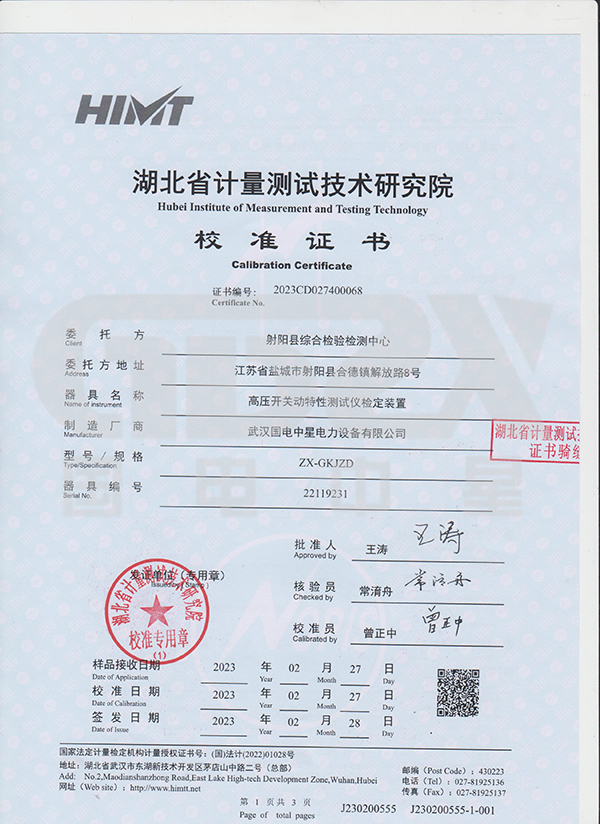

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
