ZXXDF系列智能蓄電池放電測試儀

實現電流的自動調節與監測、完善的保護功能的系統

參考標準：GB/T19826-2005

●7寸觸摸液晶中英文顯示。菜單操作簡單明了。

●采用PTC陶瓷電阻，避免了紅熱現象。

●有USB接口，可將放電過程的數據轉存入U盤。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

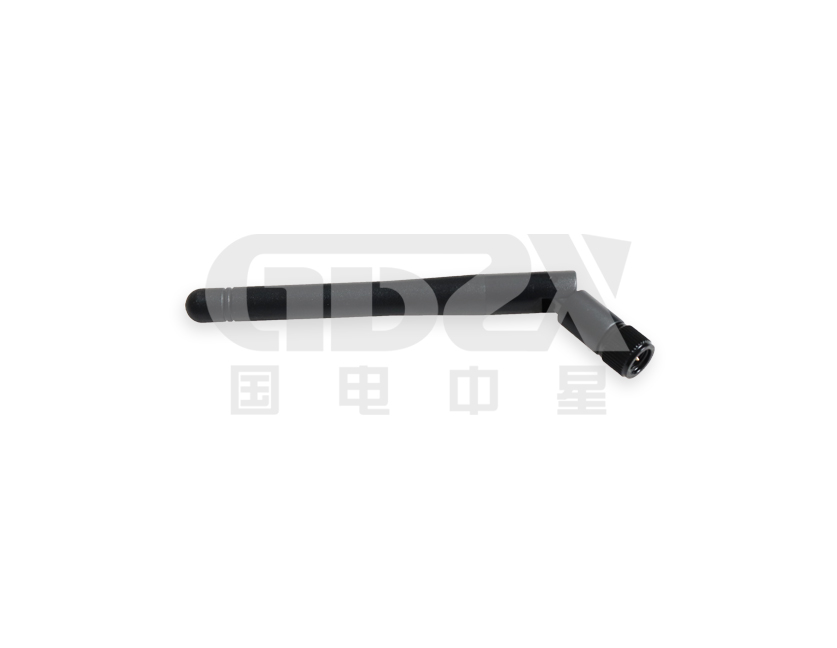

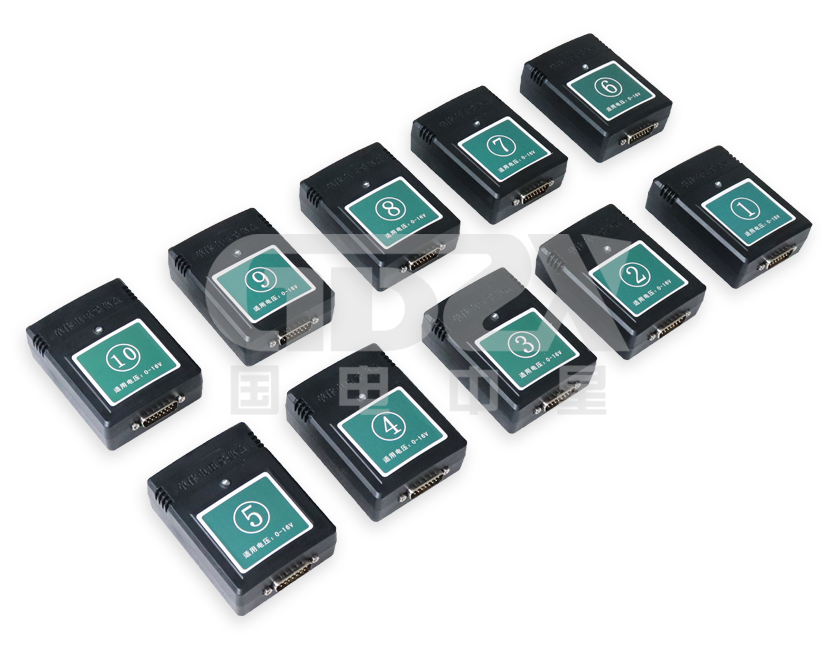

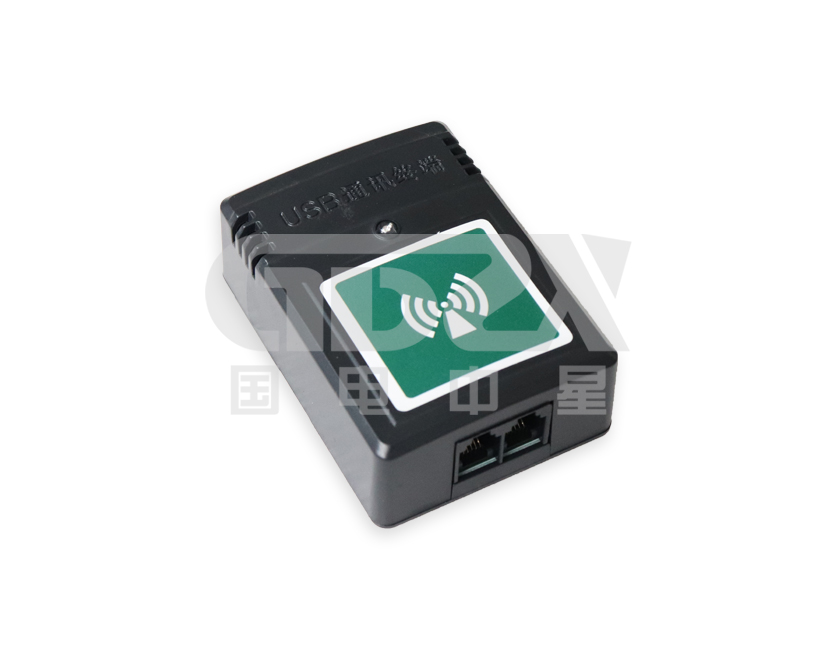

ZXXDF系列蓄電池放電測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。蓄電池放電測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。本儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以轉存到U盤,并通過上位機的專用軟件對數據進行分析,生成需要的曲線和報表。本儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。

性能特點

1) 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

2) 具有核對性容量測試、暫停放電、并機負載測試、在線補償式放電、等功能，可適應各類復雜的現場情況。

3) 有USB接口，可將放電過程的數據轉存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

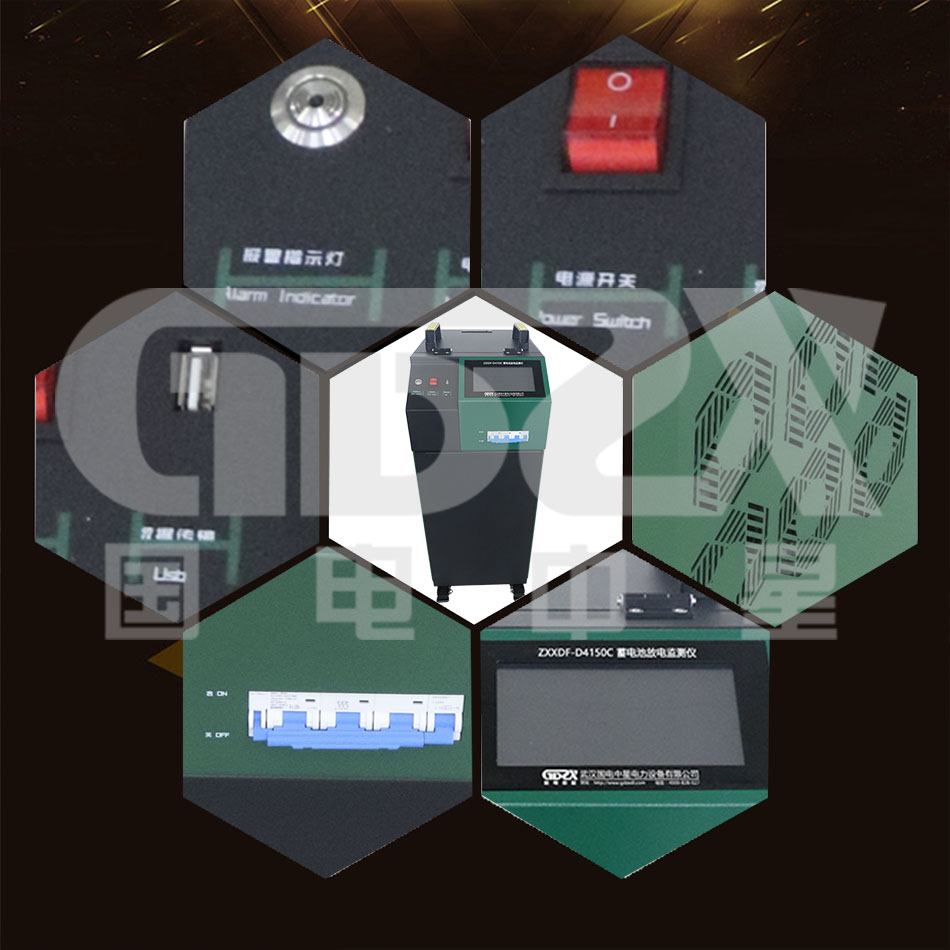

4) 采用智能單片機ARM控制、7寸觸摸液晶中英文顯示。菜單操作簡單明了。

5) 自動保護功能，設定放電時長到、放電容量到、蓄電池組電壓低于設定的最低保護電壓、負載連線出現異常等自動停止放電并報警，同時自動記錄停機方式。

6) 多種放電終止條件，包括電池組終止電壓、放電容量、放電時間，確保放電測試的安全。

7) 可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。

技術指標

技術參數	參數詳情
電池組電壓	DC110V
電壓范圍	88-132V
電流范圍	0-300A
控制精度：	放電電流：≤±1%；組端電壓：≤±0.5%；
數據保存容量	2Gbit FLASH
放電模式	恒流
放電數據采集	組端電壓采集、無線單體電壓采集
數據通訊（PC）	RS485通訊
外部電流監測	支持
過溫保護	過溫75℃
耐壓測試	交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼
工作環境	貯藏溫度：-40~70℃；相對濕度：0~90%（40±2℃）散熱：強制風冷；工作溫度范圍：-5~40℃
電池組電壓	DC110V
電壓范圍	88-132V
電流范圍	0-300A

國電中星 ZXXDF系列選型一覽表

規格型號	蓄電池組	電流	單體	兼容
ZXXDF系列蓄電池放電測試儀
ZXXDF-1150	24V	150A	無	—
ZXXDF-2050	48V	50A	無	—
ZXXDF-2100	48V	100A	無	—
ZXXDF-2150	48V	150A	無	—
ZXXDF-2300	48V	300A	無
ZXXDF-3030	110V	30A	無	—
ZXXDF-3050	110V	50A	無	—
ZXXDF-3100	110V	100A	無	—
ZXXDF-3300	110V	300A	無
ZXXDF-4030	220V	30A	無	—
ZXXDF-4050	220V	50A	無	—
ZXXDF-4060	220V	60A	無
ZXXDF-4100	220V	100A	無	—

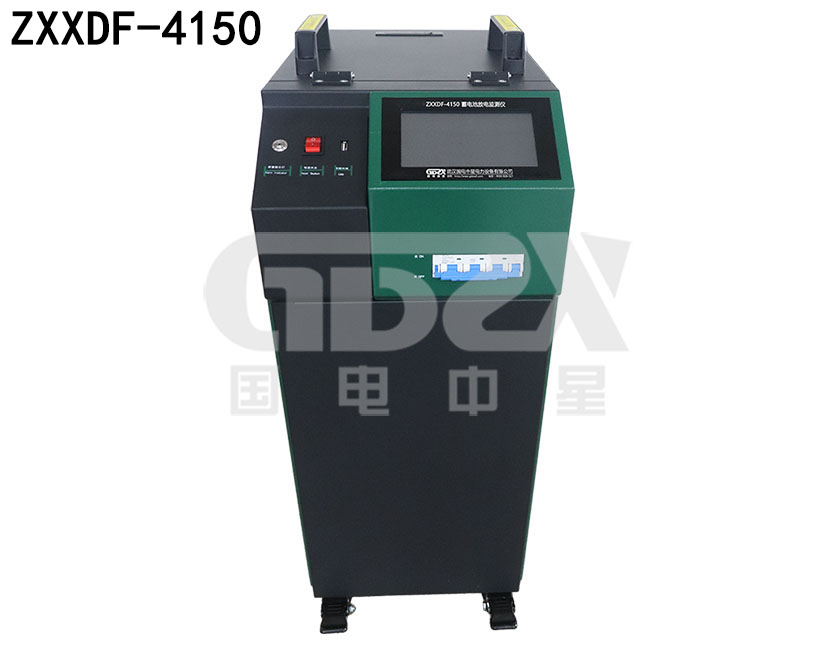

ZXXDF-4150	220V	150A	無	—

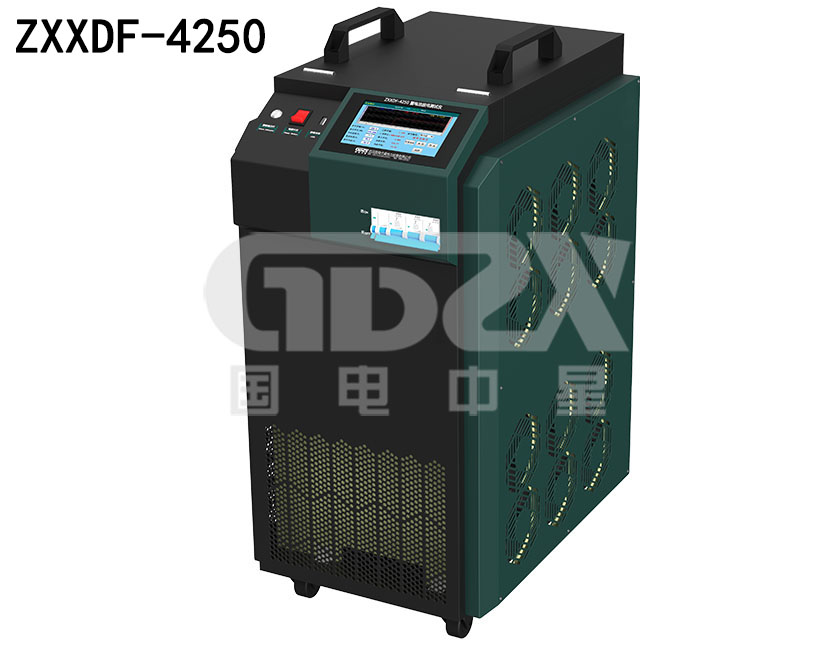

ZXXDF-4250	220V	250A	無
ZXXDF-5030	380V	30A	無	—
ZXXDF-6030	480V	30A	無	—
ZXXDF-1J2100	24V/48V	100A	無	24V100A兼容48V100A
ZXXDF-3J4030	110V/220V	30A	無	110V30A兼容220V30A
ZXXDF-3J4050	110V/220V	50A	無	110V50A兼容220V50A
ZXXDF-3J4100	110V/220V	100A	無	110V100A兼容220V100A
ZXXDF-D系列蓄電池放電監測儀
ZXXDF-D1150A	24V	150A	單體2V	—
ZXXDF-D2050A	48V	50A	單體2V	—
ZXXDF-D2100A	48V	100A	單體2V	—
ZXXDF-D2150A	48V	150A	單體2V	—
ZXXDF-D3030A	110V	30A	單體2V	—
ZXXDF-D3050A	110V	50A	單體2V	—
ZXXDF-D3100A	110V	100A	單體2V	—
ZXXDF-D4030A	220V	30A	單體2V	—
ZXXDF-D4030C	220V	30A	單體12V	—
ZXXDF-D4050A	220V	50A	單體2V	—
ZXXDF-D4050C	220V	50A	單體12V	—
ZXXDF-D4100A	220V	100A	單體2V	—
ZXXDF-D4100C	220V	100A	單體12V	—

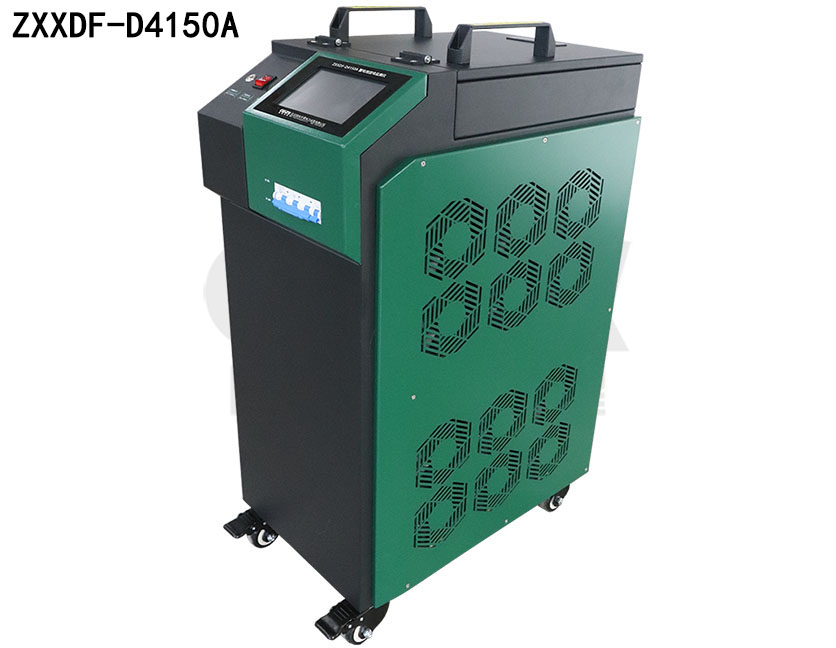

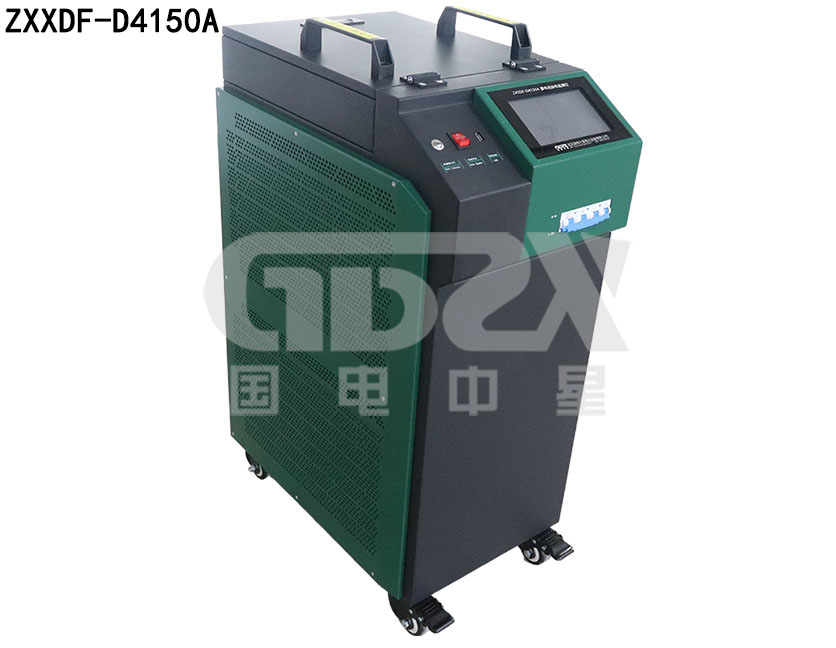

ZXXDF-D4150A	220V	150A	單體2V	—
ZXXDF-D4150C	220V	150A	單體12V	—
ZXXDF-D5030A	380V	30A	單體2V	—
ZXXDF-D5030C	380V	30A	單體12V	—
ZXXDF-D6030A	480V	30A	單體2V	—
ZXXDF-D6030C	480V	30A	單體12V	—
ZXXDF-D1J2100	24V/48V	100A	單體2V	24V100A兼容48V100A
ZXXDF-D3J4030	110V/220V	30A	單體2V	110V30A兼容220V30A
ZXXDF-D3J4050	110V/220V	50A	單體2V	110V50A兼容220V50A
ZXXDF-D3J4100	110V/220V	100A	單體2V	110V100A兼容220V100A



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

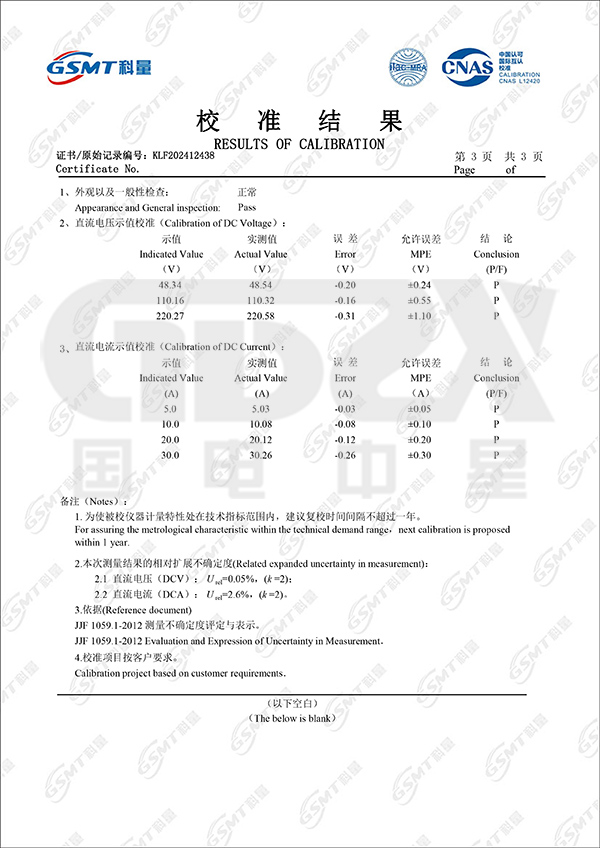

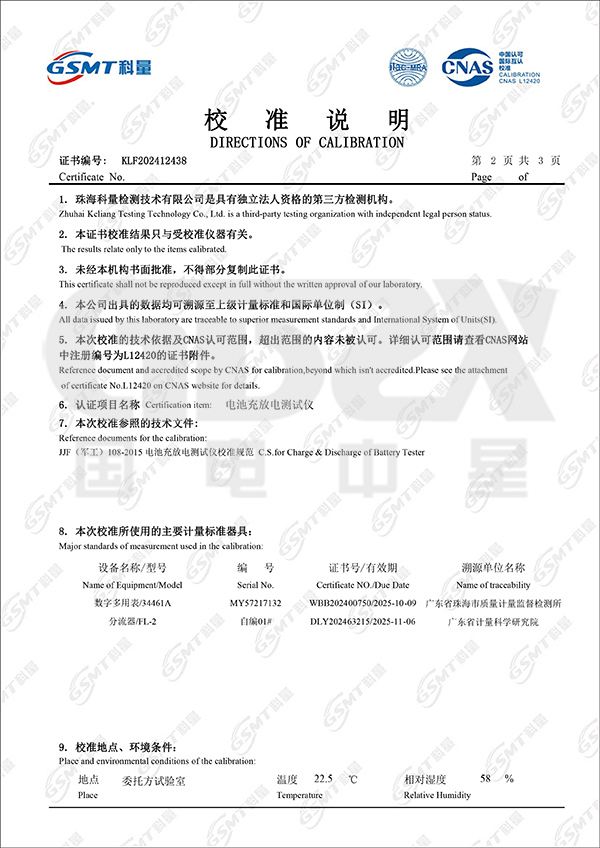

產品證書
